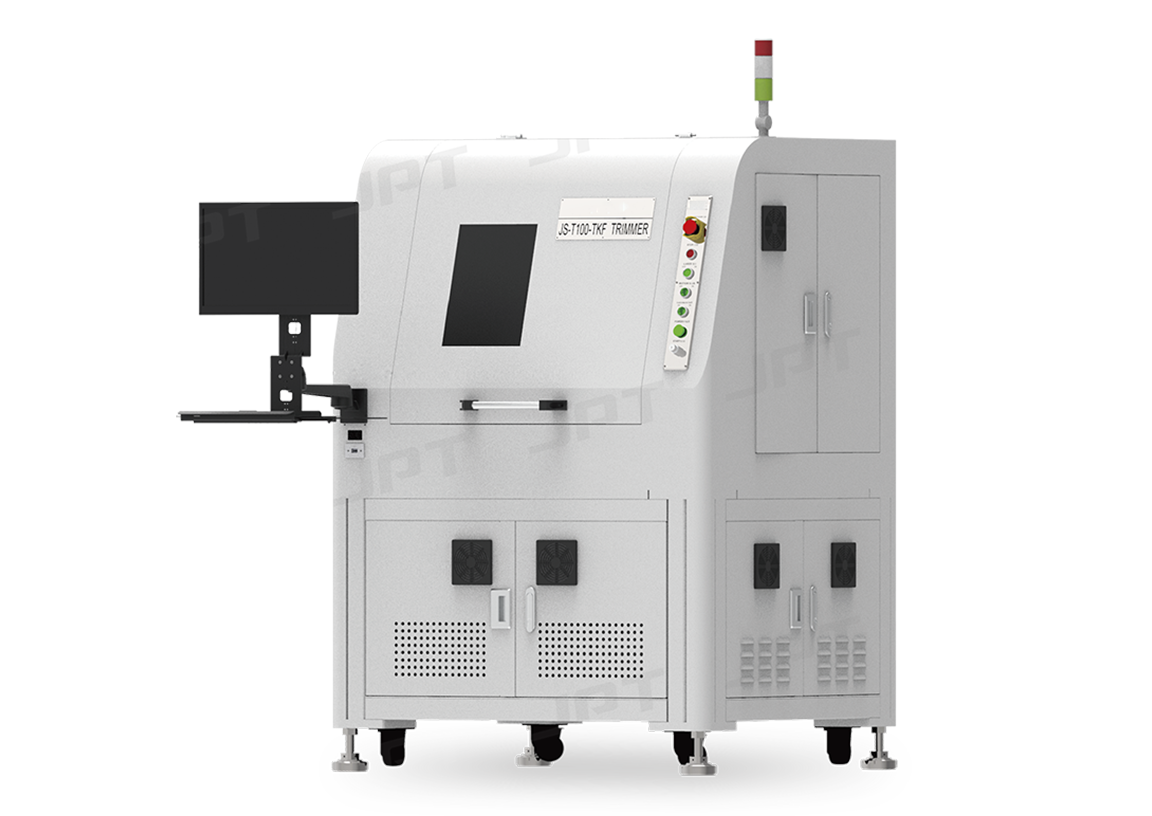

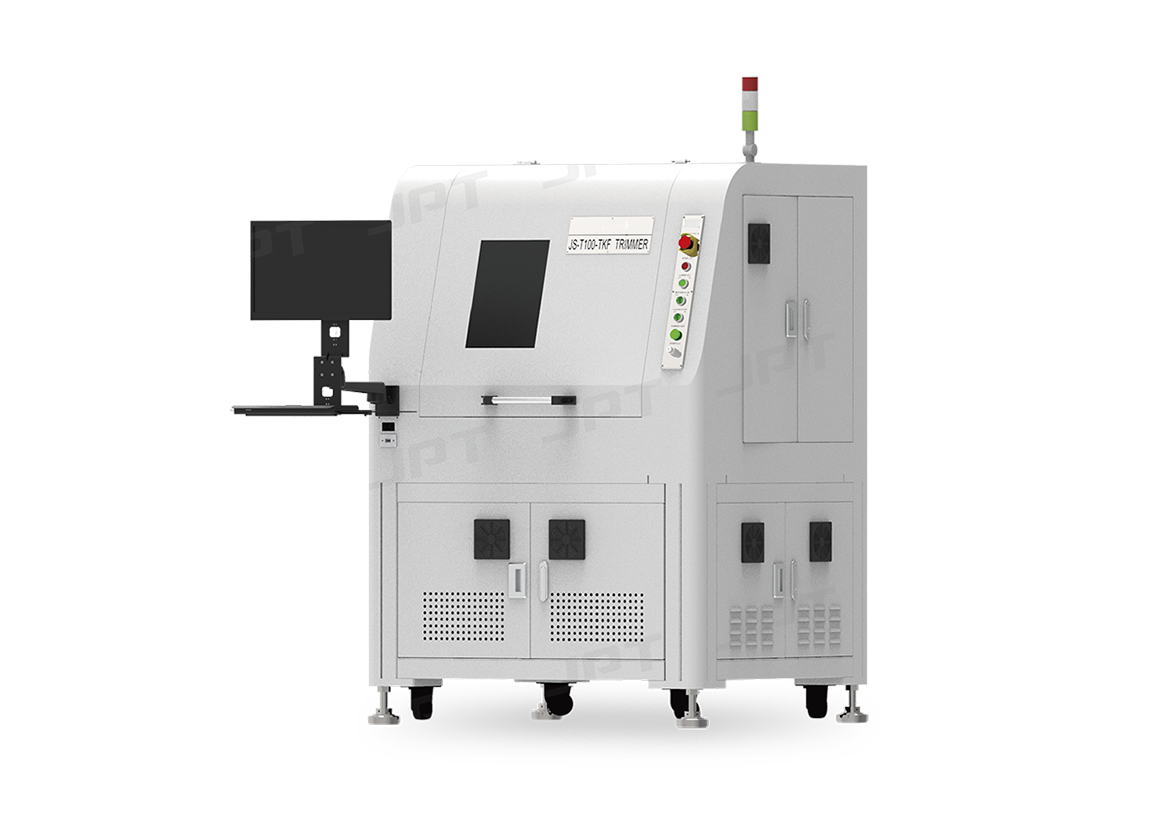

厚膜レーザートリミング装置
厚膜レーザートリミング装置は、レーザービームをミクロンレベルに集光し、抵抗体表面を走査することで抵抗ペースト層を溶融・気化させ、一定深さの溝（トリミング溝）を形成します。これにより抵抗体の導電断面積または導電長を変化させます。同時に高精度測定システムによりリアルタイムで抵抗値を測定し、目標抵抗値に到達した時点でレーザー照射を停止することで、目標値未満の抵抗を目標許容差範囲内へ調整します。
厚膜レーザートリミング装置は、チップ厚膜抵抗の製造プロセスにおける重要設備であり、セラミック基板を基材とするチップ厚膜抵抗／ハイブリッド回路（厚膜）に対するレーザートリミングに用いられます。
-
0.1Ω-500MΩ抵抗値範囲
-
±0.1/±0.5/±1(%)トリミング精度
-
製品特長
-
製品特長
-
製品仕様
-
関連製品
製品特長
-
自社開発レーザーにより、低コスト・長寿命・万全なアフターサポートを実現
JPT自社開発のレーザーを採用し、用途に応じたカスタムレーザーにも対応可能なため、低コスト化を実現します。光ファイバー、結晶、ポンプ光源など最適な部材を選定してレーザーを組み上げ、72時間のエージング試験を実施することで、長期運用における信頼性を確保しています。
-
トリミング効率が高く、高精度
高速・高精度ガルバノスキャナ＋JPT自社開発ファイバーレーザー＋自社開発の高速・高精度測定システムを採用し、クローズドループ制御によるトリミングを実現します。これにより、高効率かつ高精度なトリミング加工が可能です。
-
自動化機能が充実し、高いインテリジェンス
出力モニタリングモジュール、測定システムの自動校正機能、トリミング自動アライメント機能、マガジンの電動制御機能などを統合し、生産自動化のニーズに対応します。
製品特長
-

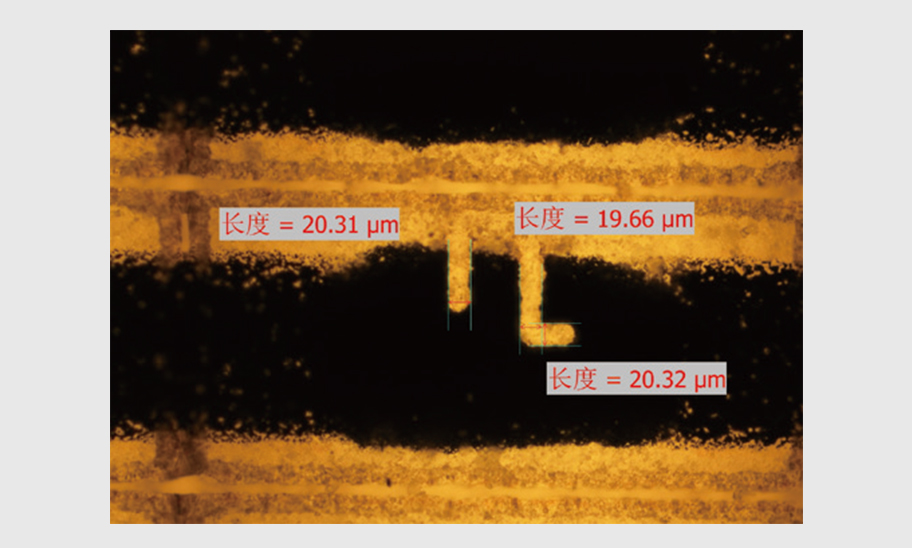

赤外線 刃幅 19 - 20μm -
基板実物図 -

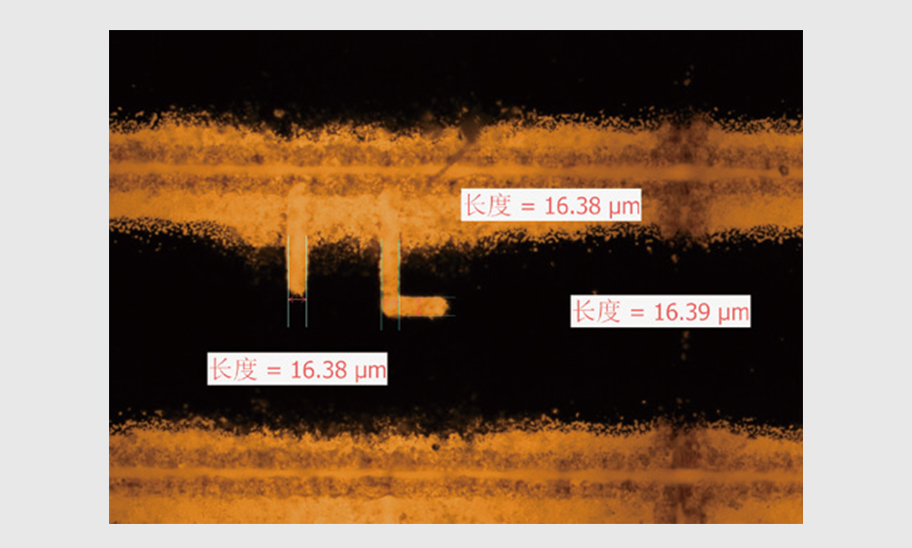

緑色光 刃幅 16 - 17μm -

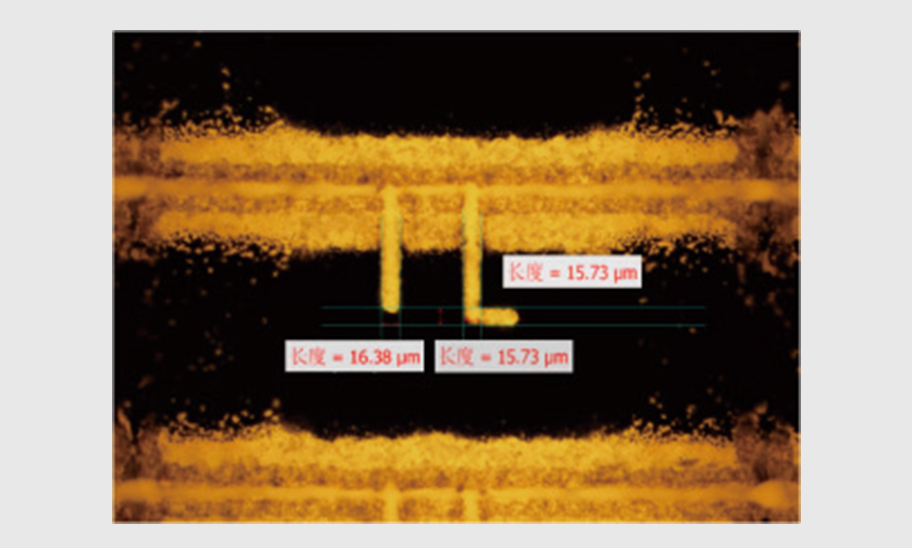

紫外線 刃幅 15 - 16μm
製品仕様
シリーズモデル
-
标准
vs -
选配
vs
-
基板サイズ
-
製品仕様
-
トリミング範囲
-
トリミング精度
-
チャンネル数
-
レーザー仕様
-
ガルバノスキャン範囲
-
切断速度
-
カットパターン
-
線幅
-
标准
-
基板サイズ5060 / 6070 / 8084
-
製品仕様01005-2512
-
トリミング範囲100mΩ～20MΩ
-
トリミング精度±0.1%、±1%、±5%
-
チャンネル数15张常规继电板，240通道
-
レーザー仕様IR＞30W@23kHz;
GR＞4W@10kHz;
UV≥3W@40kHz -
ガルバノスキャン範囲IR：12mm × 75mm@F125；
GR：12mm × 60mm@F100；
UV：12mm × 60mm@F103 -
切断速度1mm/s～600mm/s
-
カットパターン单刀、L 刀、双刀、IL刀、多刀 (蛇切)、 U型刀，叠切、J型刀
-
線幅IR: 20μm～40μm@F125;
GR: 15μm～20μm@F100;
UV: 10μm～20μm@F103
-
-
选配
-
基板サイズ按客户料片尺寸定制
-
製品仕様/
-
トリミング範囲20MΩ～500MΩ
-
トリミング精度/
-
チャンネル数/
-
レーザー仕様/
-
ガルバノスキャン範囲12mm × 100mm@F160
-
切断速度/
-
カットパターン/
-
線幅IR：30μm～50μm@F160
-
