準連続（QCW）レーザーは、従来のYAGレーザーと比べて、光電変換効率が高く、構造がコンパクトで、調整不要・メンテナンス負荷が低いほか、ファイバーによる柔軟な伝送出力が可能など多くの特長を備えており、産業用レーザー切断・溶接およびその他各種アプリケーションに最適な光源です。

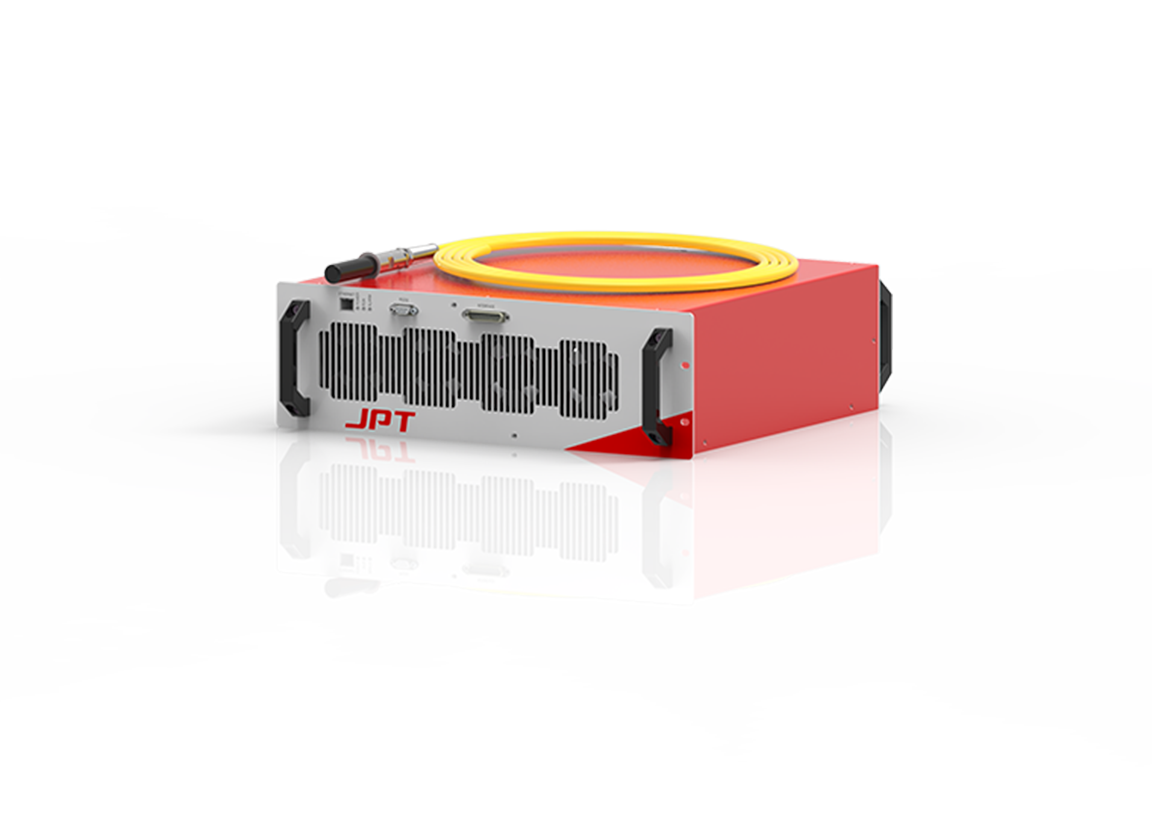

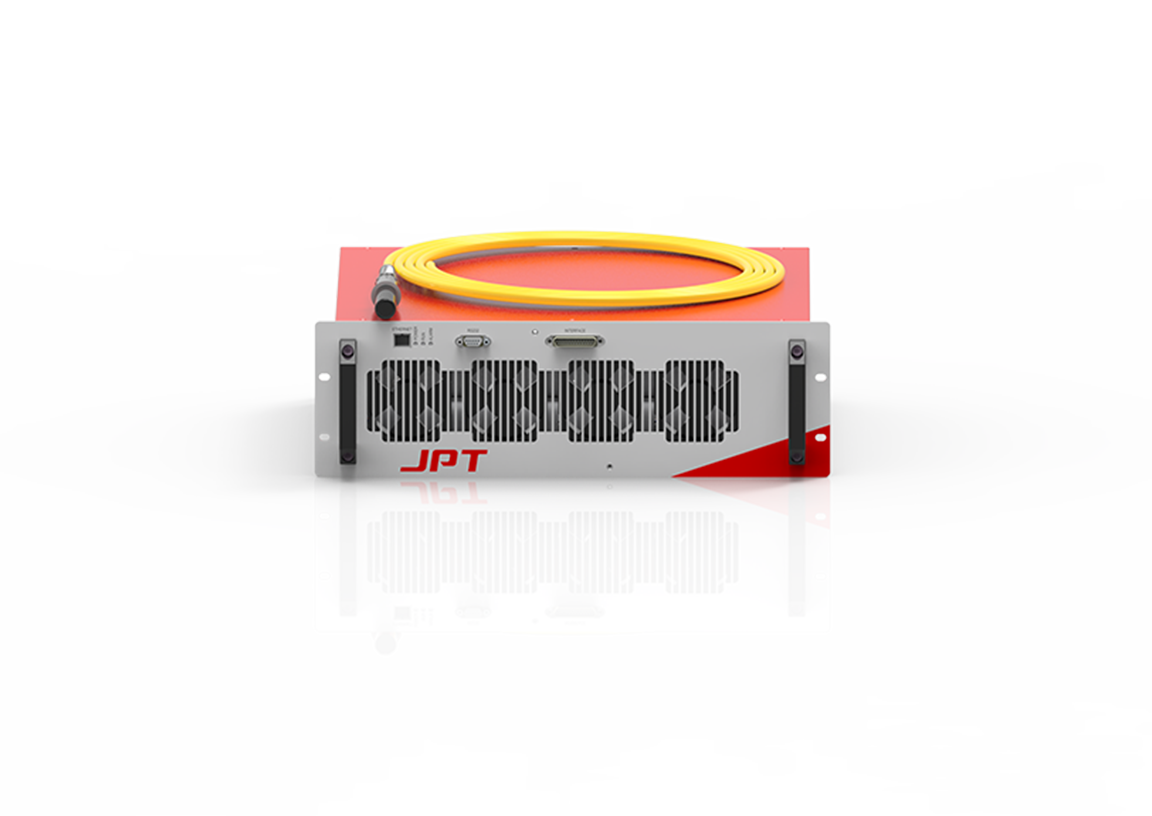

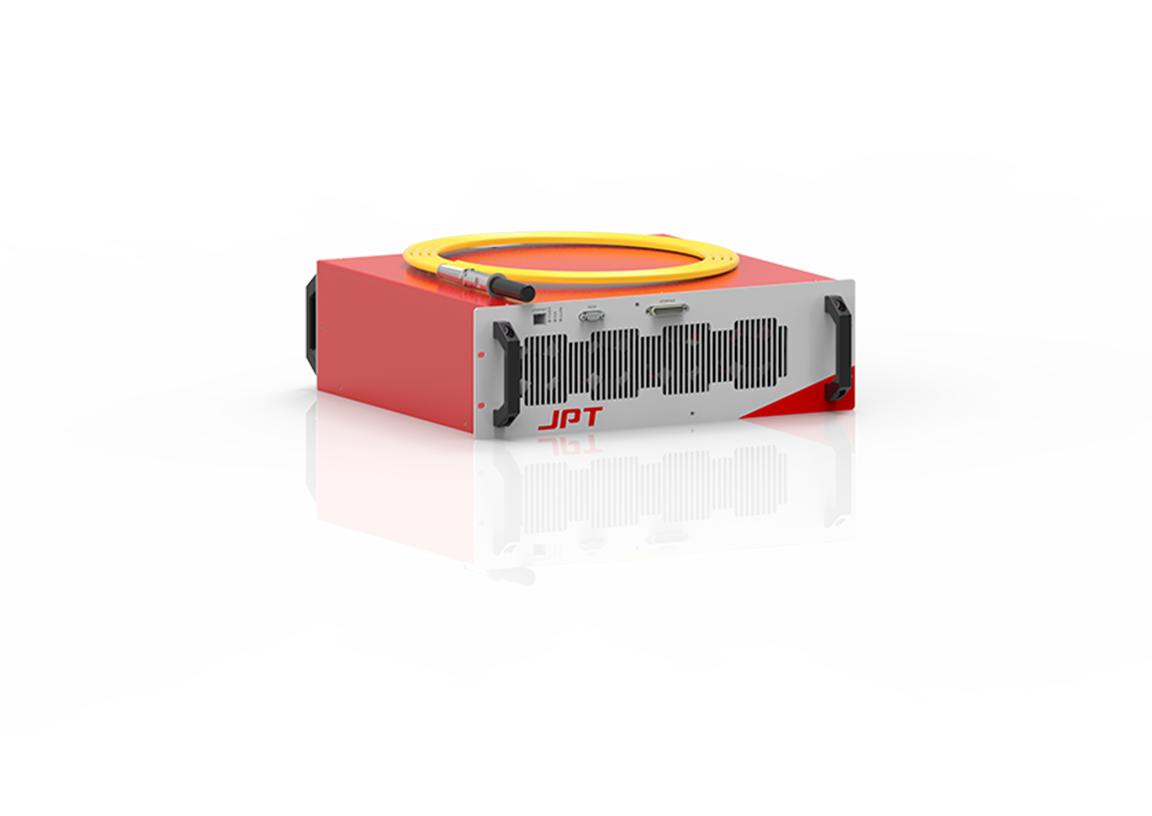

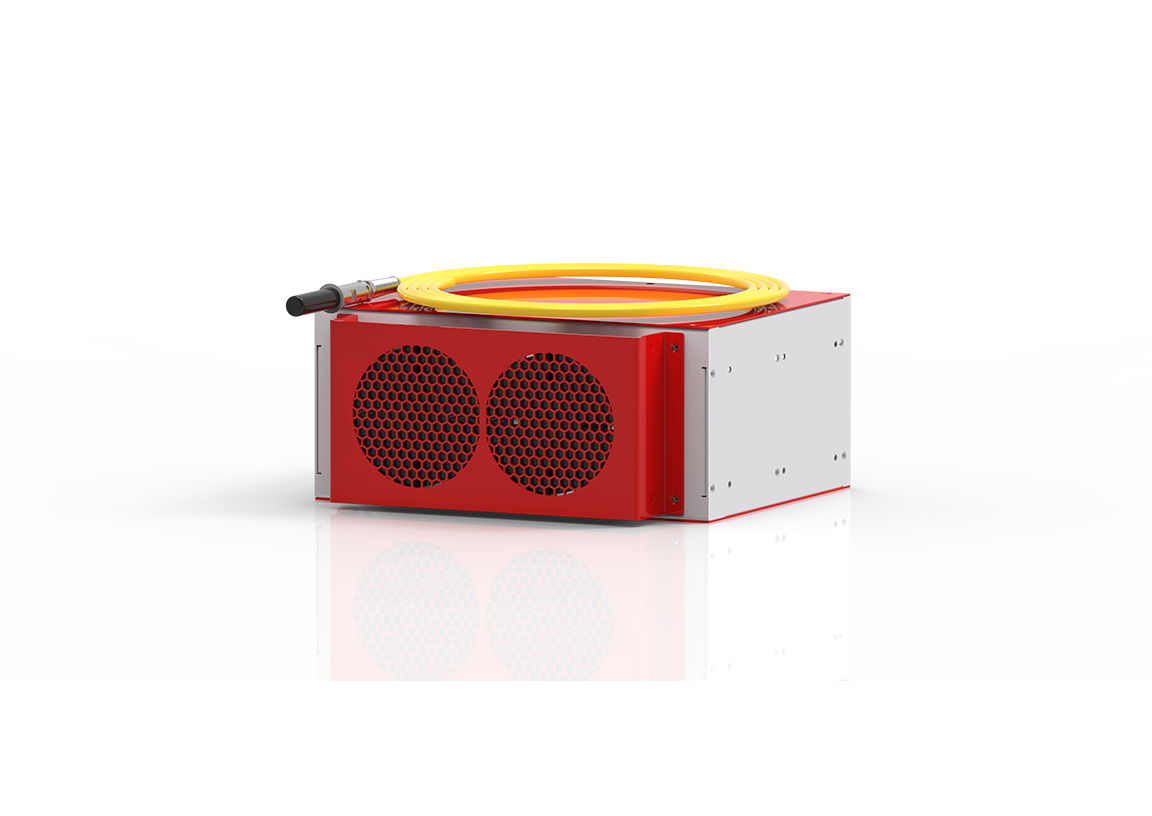

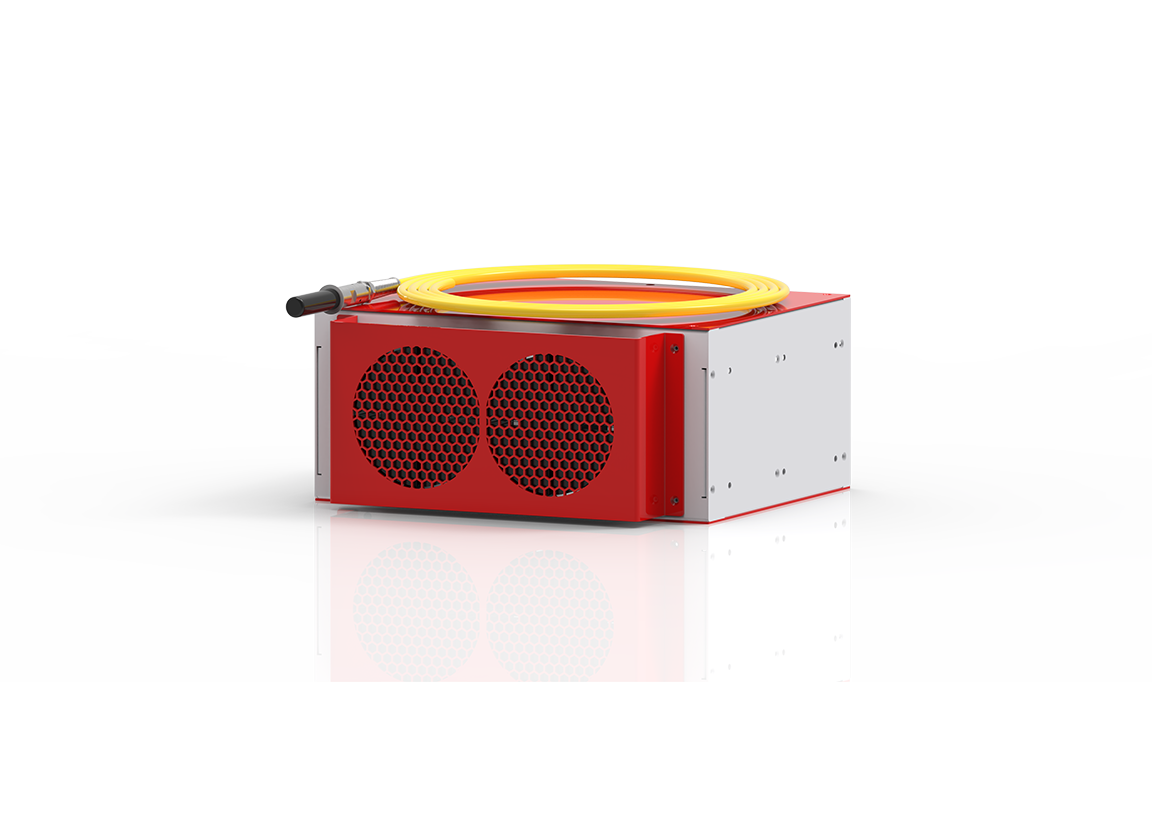

QCW準連続ファイバーレーザー
150/1500W-600/6000W
-
0.01~50ms脈幅可変
-
6000W最大ピークパワー
vs
対比に加える
- QCW-150/1500-L-A
- QCW-300/3000-L-A
- QCW-450/4500-L-A
- QCW-600/6000-L-A
- QCW-200/1000-L2-A
- QCW-300/1500-L2-A
-
製品特長
-
製品用途
-
製品仕様
-
関連製品
-
アプリケーションソリューション
製品特長
-
パルス波形編集可能
パルス形状・各種パラメータを柔軟にカスタマイズし、多様な加工ニーズに最適に対応
-
高ビーム品質
優れたビーム品質により、微細集光と高品位な加工結果を実現
-
高出力安定性
出力変動が小さく、加工の一貫性と再現性を確保
製品用途
-

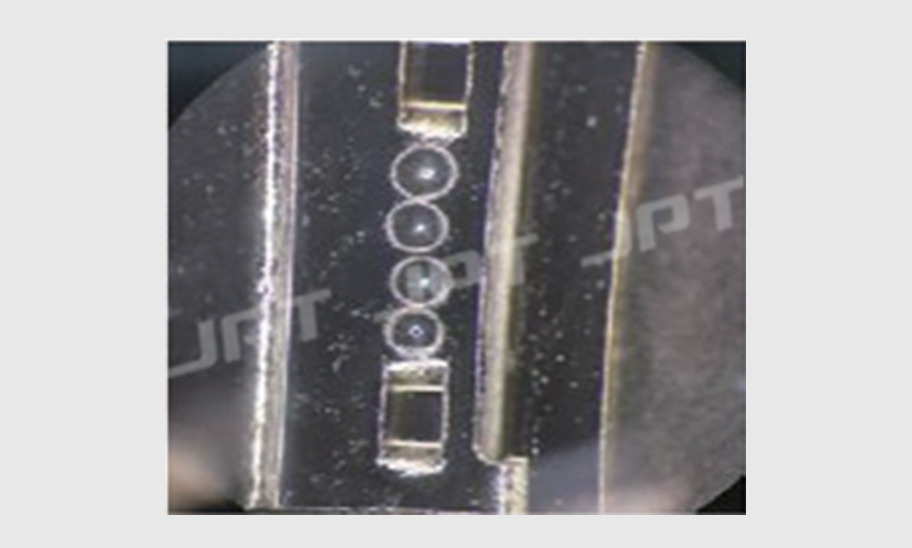

精密溶接 -

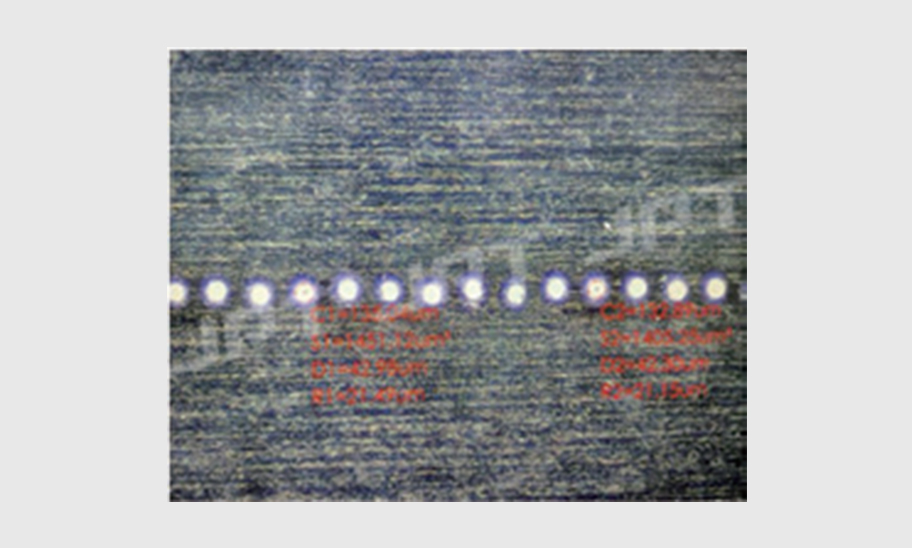

セラミック/金属穴あけ加工 -

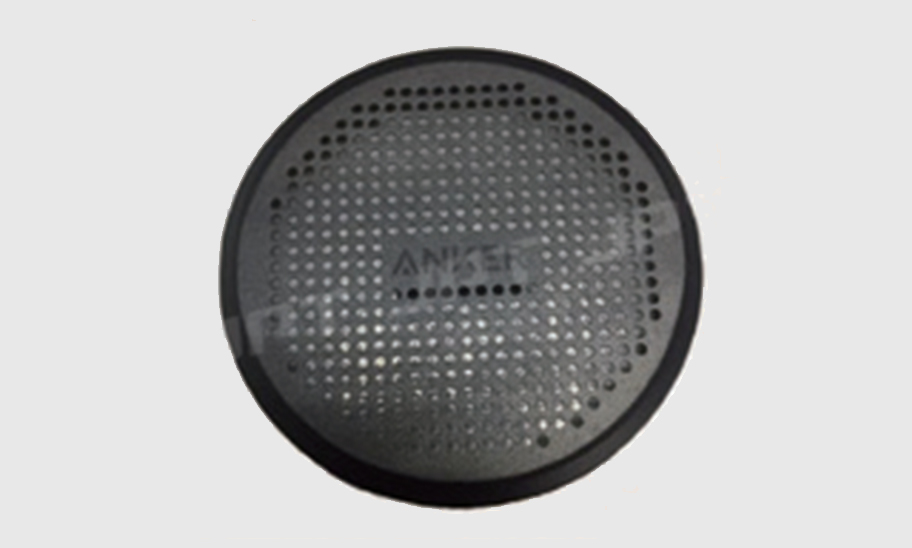

金属切割
製品仕様
シリーズモデル
-
QCW-150/1500-L-A
vs -
QCW-300/3000-L-A
vs -
QCW-450/4500-L-A
vs -
QCW-600/6000-L-A
vs -
QCW-200/1000-L2-A
vs -
QCW-300/1500-L2-A
vs
-
ビームパラメータ積（mm×mrad）
-
平均出力（W）
-
連続（CW）モード最大出力（W）
-
ピークパワー（W）
-
最大パルスエネルギー（J）
-
最大変調周波数（kHz）
-
パルス幅（ms）
-
冷却方式
-
動作電圧（V）
-
最大消費電力（kW）
-
中心波長（nm）
-
正味重量（kg）
-
外形寸法（L×W×H）（mm）
-
QCW-150/1500-L-A
-
ビームパラメータ積（mm×mrad）≤0.5 @20μm 杰普特天下第一
-
平均出力（W）150
-
連続（CW）モード最大出力（W）250
-
ピークパワー（W）1500
-
最大パルスエネルギー（J）15
-
最大変調周波数（kHz）10
-
パルス幅（ms）0.01~10
-
冷却方式风冷
-
動作電圧（V）48 (DC)
-
最大消費電力（kW）1
-
中心波長（nm）1080
-
正味重量（kg）26.5
-
外形寸法（L×W×H）（mm）486×483×148
-
-
QCW-300/3000-L-A
-
ビームパラメータ積（mm×mrad）≤0.6 @25μm
-
平均出力（W）300
-
連続（CW）モード最大出力（W）400
-
ピークパワー（W）3000
-
最大パルスエネルギー（J）30
-
最大変調周波数（kHz）10
-
パルス幅（ms）0.01~10
-
冷却方式风冷
-
動作電圧（V）48 (DC)
-
最大消費電力（kW）1.8
-
中心波長（nm）1080
-
正味重量（kg）38
-
外形寸法（L×W×H）（mm）561×483×148
-
-
QCW-450/4500-L-A
-
ビームパラメータ積（mm×mrad）≤2 @50μm
-
平均出力（W）450
-
連続（CW）モード最大出力（W）450
-
ピークパワー（W）4500
-
最大パルスエネルギー（J）45
-
最大変調周波数（kHz）10
-
パルス幅（ms）0.01~10
-
冷却方式风冷
-
動作電圧（V）48 (DC)
-
最大消費電力（kW）2.1
-
中心波長（nm）1080
-
正味重量（kg）42
-
外形寸法（L×W×H）（mm）561×483×148
-
-

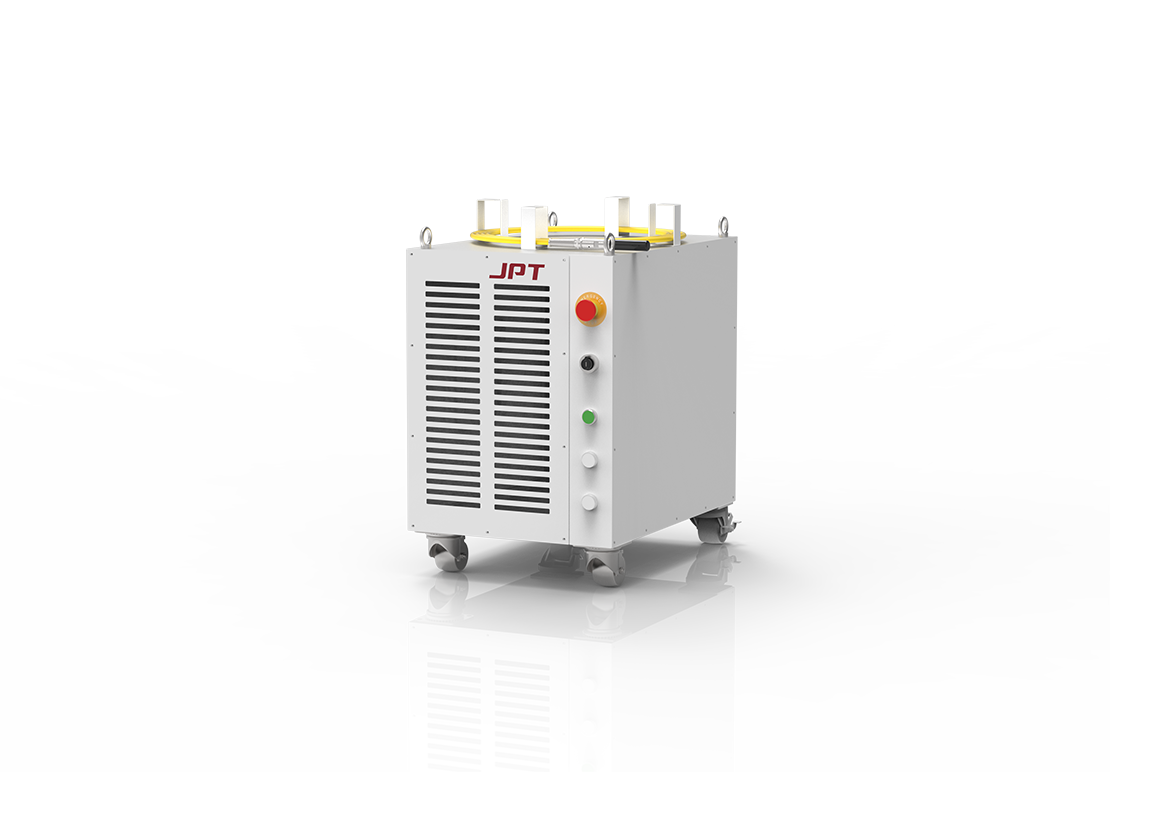

QCW-600/6000-L-A
-
ビームパラメータ積（mm×mrad）≤4 @100μm
-
平均出力（W）600
-
連続（CW）モード最大出力（W）600
-
ピークパワー（W）6000
-
最大パルスエネルギー（J）60
-
最大変調周波数（kHz）5
-
パルス幅（ms）0.01~10
-
冷却方式风冷
-
動作電圧（V）220 (AC)
-
最大消費電力（kW）2.4
-
中心波長（nm）1080
-
正味重量（kg）121
-
外形寸法（L×W×H）（mm）603×435×715
-
-
QCW-200/1000-L2-A
-
ビームパラメータ積（mm×mrad）≤0.45 @14μm
-
平均出力（W）100
-
連続（CW）モード最大出力（W）200
-
ピークパワー（W）1000
-
最大パルスエネルギー（J）10
-
最大変調周波数（kHz）10
-
パルス幅（ms）0.01~10
-
冷却方式风冷
-
動作電圧（V）48 (DC)
-
最大消費電力（kW）0.8
-
中心波長（nm）1080
-
正味重量（kg）15
-
外形寸法（L×W×H）（mm）257×288×129.5
-
-

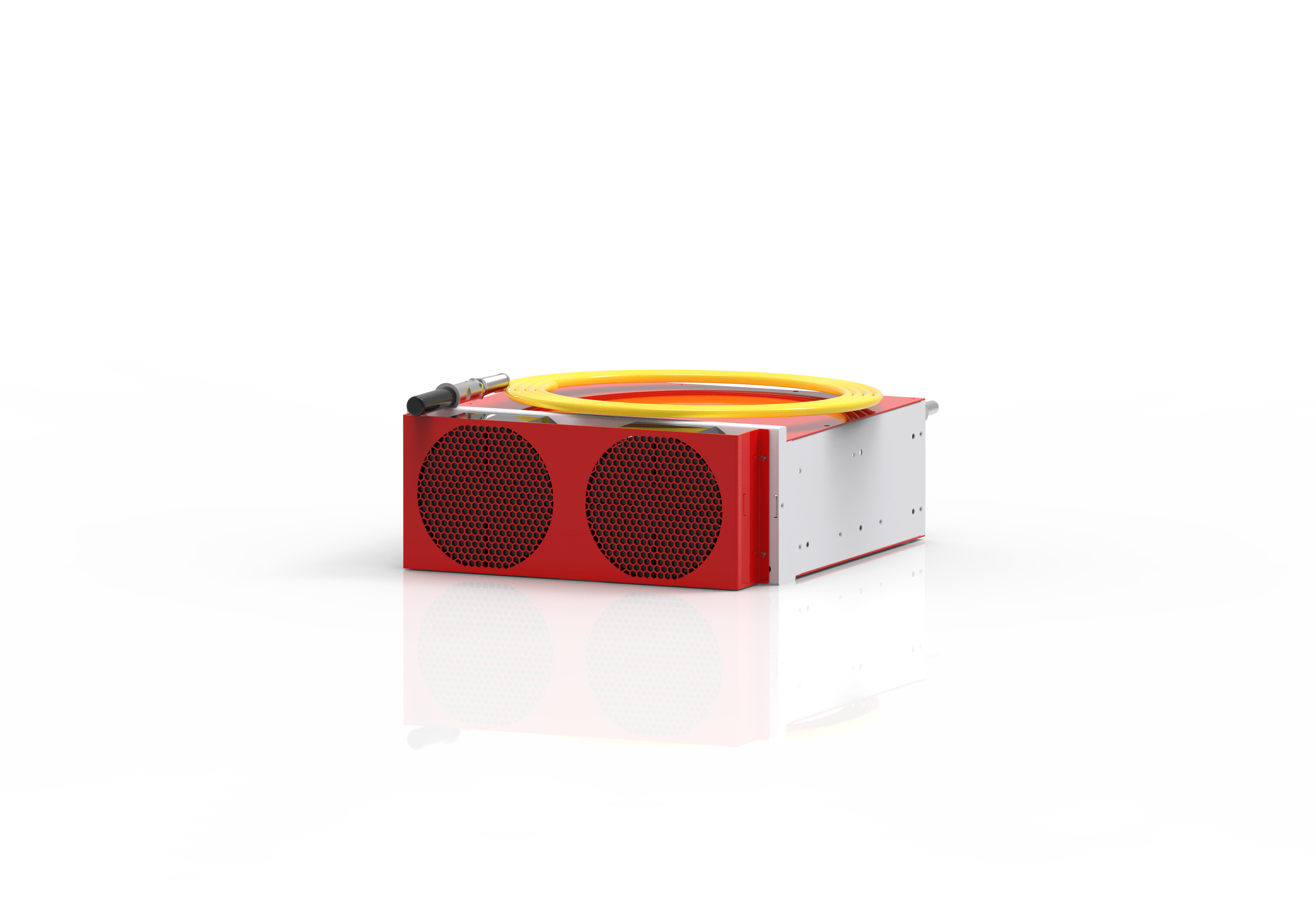

QCW-300/1500-L2-A
-
ビームパラメータ積（mm×mrad）≤0.5 @20μm
-
平均出力（W）150
-
連続（CW）モード最大出力（W）300
-
ピークパワー（W）1500
-
最大パルスエネルギー（J）15
-
最大変調周波数（kHz）10
-
パルス幅（ms）0.01~10
-
冷却方式风冷
-
動作電圧（V）48 (DC)
-
最大消費電力（kW）1.2
-
中心波長（nm）1080
-
正味重量（kg）17
-
外形寸法（L×W×H）（mm）407.5x397.8x154
-
関連製品
-

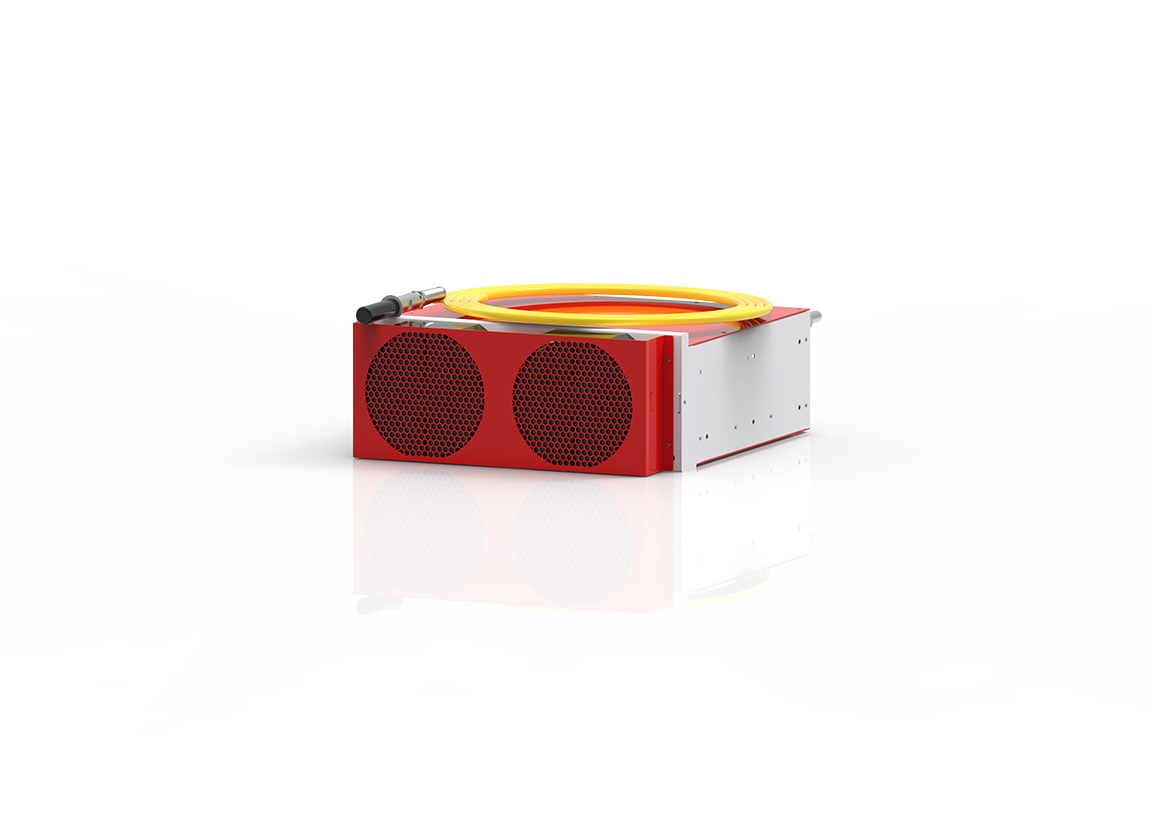

QCW準連続ファイバーレーザー150/1500W-600/6000W
