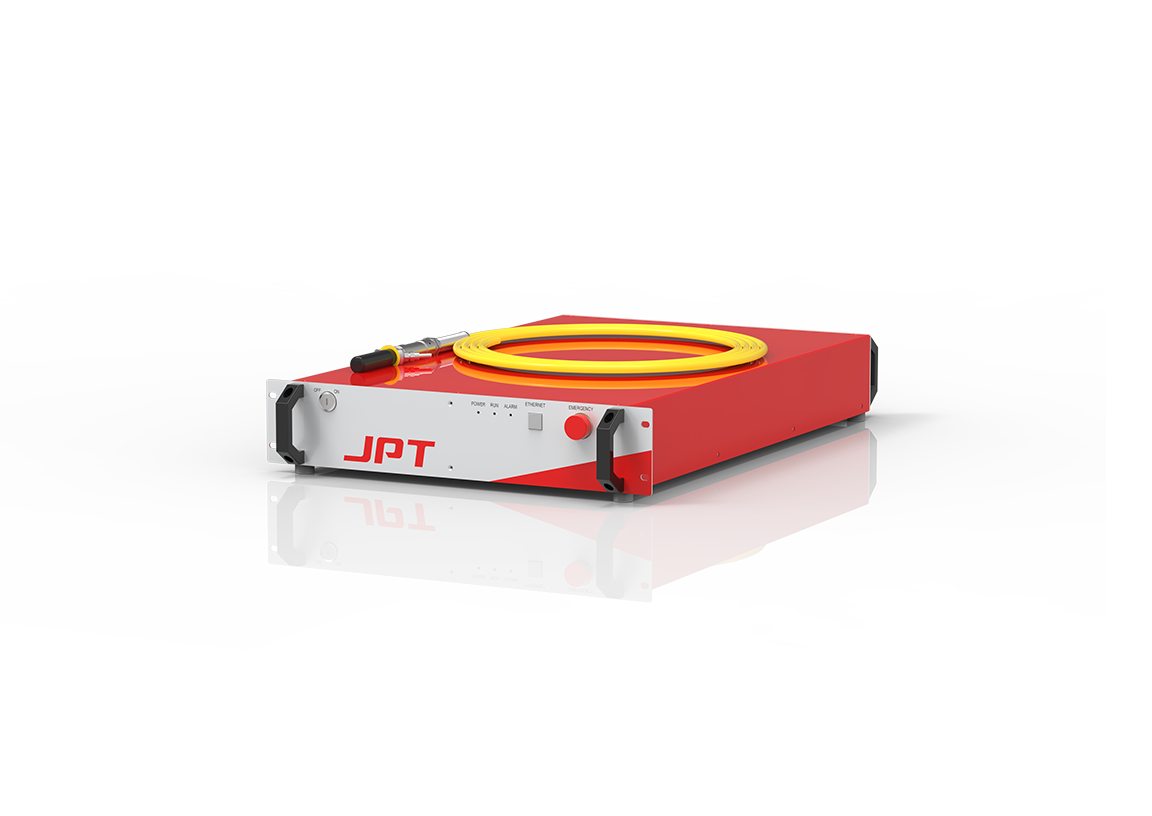

  • JPT AOBデュアルビームレーザー.png
    1000/1000W-2000/2000W
  • JPT AOBデュアルビームレーザー.png
    2000/2000W-4000/4000W
  • JPT AOBデュアルビームレーザー.png
  • JPT AOBデュアルビームレーザー.png

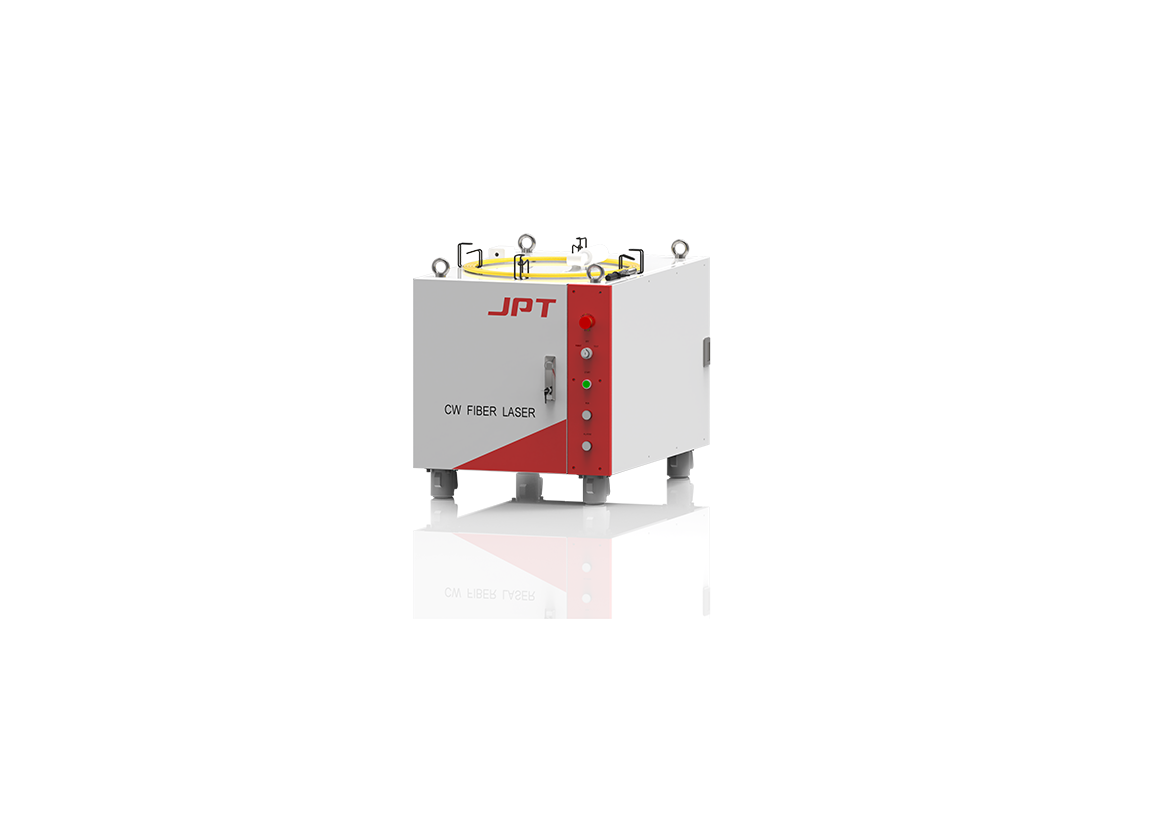

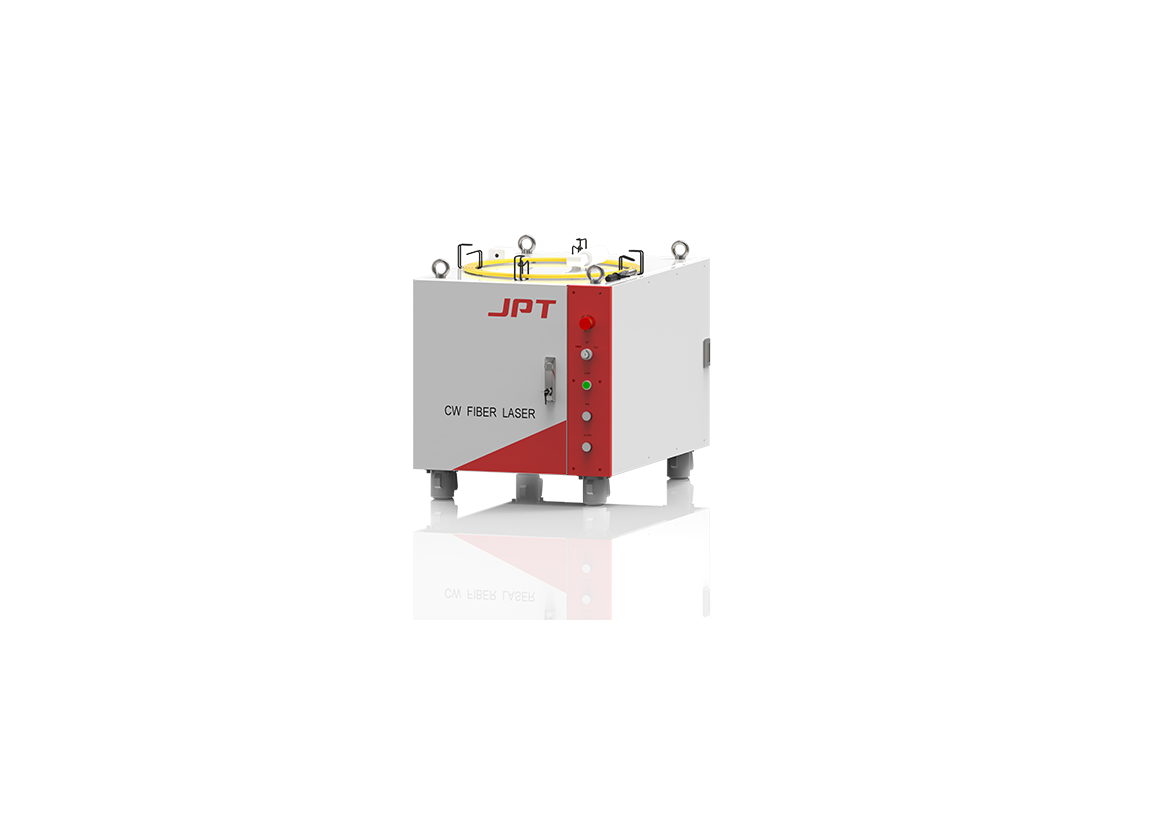

AOBデュアルビームレーザー

1000/1000-6000/6000W

AOB 複合ビーム可変レーザーは、内周・外周のデュアルビームを独立制御できる設計を採用。高い柔軟性・高精度制御・スマートな操作性により、複雑かつ高要求な加工シーンに対応します。

  • 2000/2000W
    シングルモード機種
  • 6000/6000W
    マルチモード機種
お問い合わせ
資料ダウンロード
vs
対比に加える
  • AOB- 1000/1000 -L2-W
  • AOB- 2000/2000 -L2-W
  • AOB- 3000/3000 -L-W
  • AOB- 4000/2000 -L-W
  • AOB- 4000/4000 -L-W
  • AOB- 6000/6000 -L-W

  • 製品特長

  • 製品用途

  • 製品仕様

  • 関連製品

  • アプリケーションソリューション

お問い合わせ

製品特長

  • 内周・外周ビームを独立可変

    内側・外側それぞれのビーム径およびエネルギー分布を独立して制御可能。 加工条件に応じた最適なビームプロファイルを実現します。

  • 出力安定性に優れたレーザー設計

    出力パワーの変動が小さく、加工品質の一貫性および高い再現性を確保します。

  • 高反射材に対応する耐反射設計

    反射光によるレーザー損傷を効果的に抑制し、 銅・アルミニウムなど高反射材料の加工にも安心して使用可能です。

  • 出力・ファイバーコア径のカスタマイズ対応

    複数の出力レンジおよびファイバーコア径をラインアップ。 用途・工程に応じたカスタマイズ仕様に対応します。

製品用途

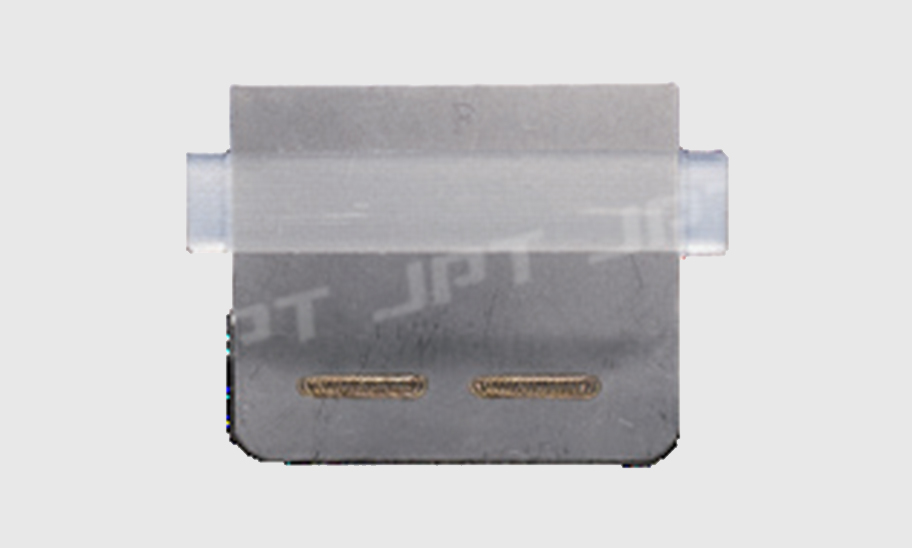

  • underlay image 极耳.jpg
    タブ溶接

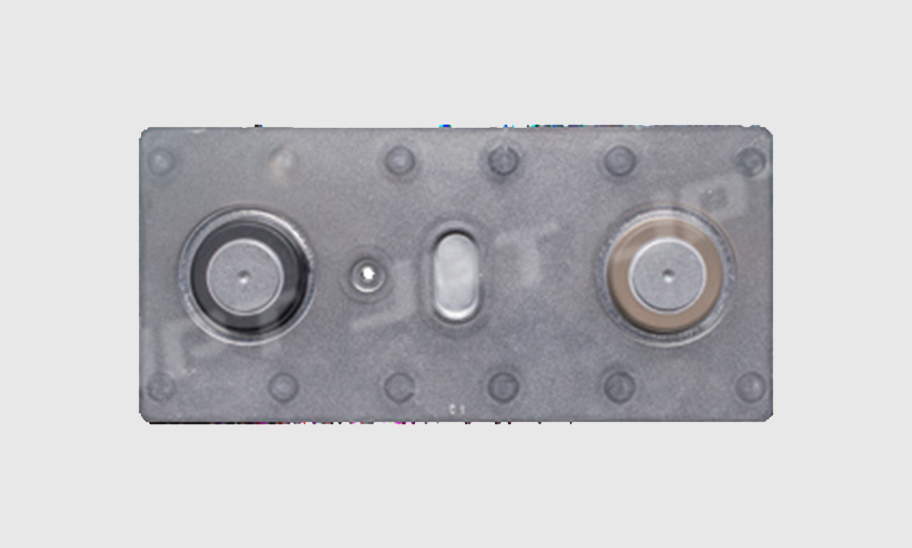

  • underlay image 111.jpg
    カバープレート溶接

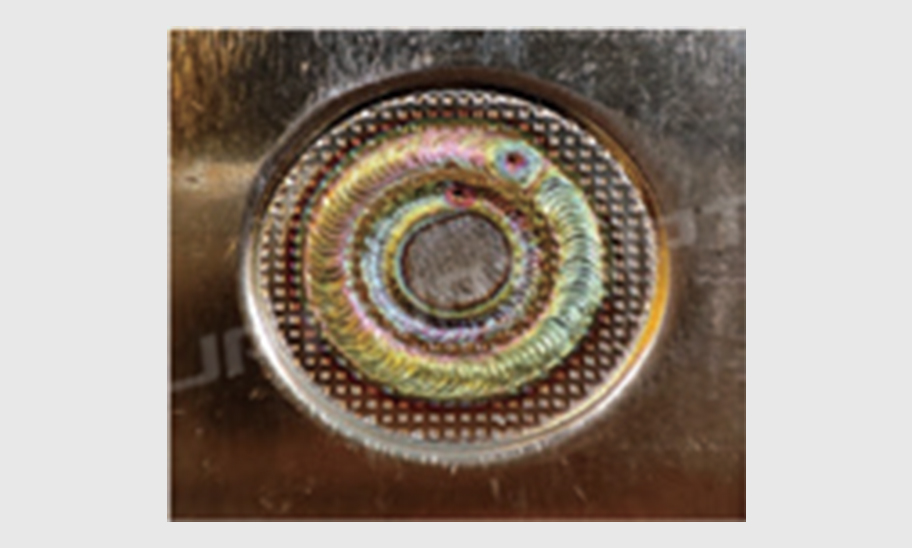

  • underlay image 转接片.jpg
    アダプター溶接

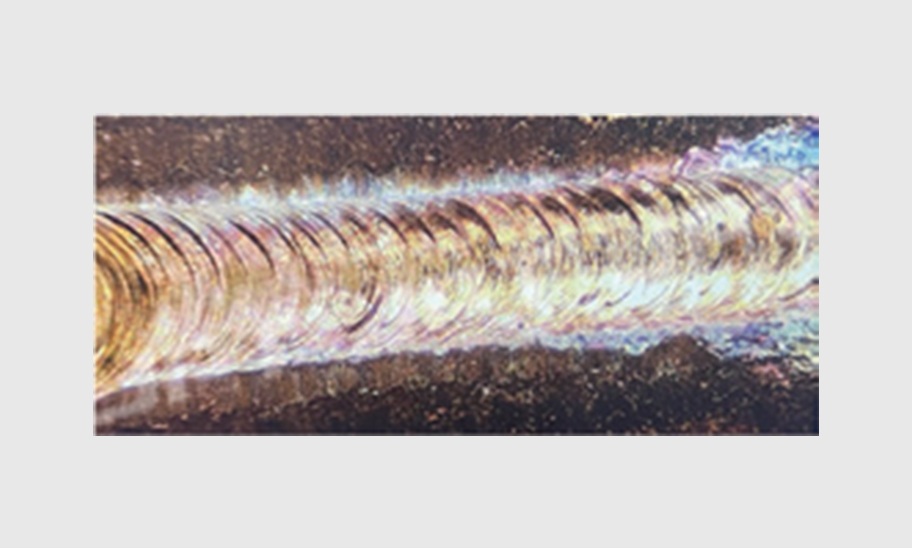

  • underlay image 紫铜.jpg
    紫銅溶接

製品仕様

シリーズモデル
  • AOB- 1000/1000 -L2-W
    vs
  • AOB- 2000/2000 -L2-W
    vs
  • AOB- 3000/3000 -L-W
    vs
  • AOB- 4000/2000 -L-W
    vs
  • AOB- 4000/4000 -L-W
    AOB- 4000/4000 -L-W.png
    vs
  • AOB- 6000/6000 -L-W
    vs
  • ビームパラメータ積 中心ビーム（mm×mrad）
  • ビームパラメータ積 リングビーム（mm×mrad）
  • アーマードファイバー長（m）
  • 中心出力（W）
  • リング出力（W）
  • 最大変調周波数（kHz）
  • 冷却方式
  • 動作電圧（V）
  • 最大消費電力（kW）
  • 中心波長（nm）
  • スペクトル幅（3dB）（nm）
  • 動作温度範囲（℃）
  • 正味重量（kg）
  • 外形寸法（L×W×H）（mm）

  • AOB- 1000/1000 -L2-W

    • ビームパラメータ積 中心ビーム（mm×mrad）
      ≤ 2.2 @ 50 μm
    • ビームパラメータ積 リングビーム（mm×mrad）
      ≤ 7 @ 150 μm
    • アーマードファイバー長（m）
      10
    • 中心出力（W）
      1000
    • リング出力（W）
      1000
    • 最大変調周波数（kHz）
      10
    • 冷却方式
      水冷
    • 動作電圧（V）
      220 (AC)
    • 最大消費電力（kW）
      6
    • 中心波長（nm）
      1080
    • スペクトル幅（3dB）（nm）
      ＜ 6
    • 動作温度範囲（℃）
      10 ~ 40
    • 正味重量（kg）
      37
    • 外形寸法（L×W×H）（mm）
      742 × 482 × 105

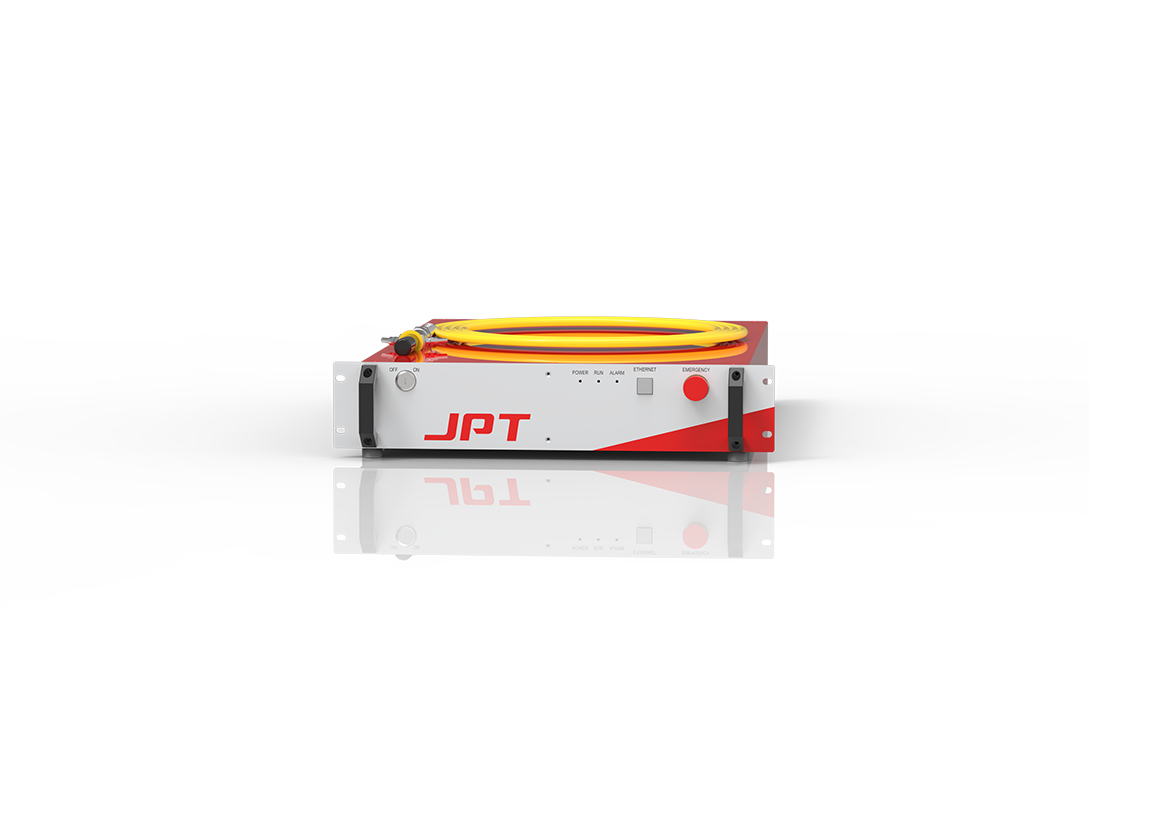

  • AOB- 2000/2000 -L2-W

    • ビームパラメータ積 中心ビーム（mm×mrad）
      ≤ 2.2 @ 50 μm
    • ビームパラメータ積 リングビーム（mm×mrad）
      ≤ 7 @ 150 μm
    • アーマードファイバー長（m）
      10
    • 中心出力（W）
      2000
    • リング出力（W）
      2000
    • 最大変調周波数（kHz）
      5
    • 冷却方式
      水冷
    • 動作電圧（V）
      380 (AC)
    • 最大消費電力（kW）
      12
    • 中心波長（nm）
      1080
    • スペクトル幅（3dB）（nm）
      ＜ 6
    • 動作温度範囲（℃）
      10 ~ 40
    • 正味重量（kg）
      43
    • 外形寸法（L×W×H）（mm）
      742 × 482 × 105

  • AOB- 3000/3000 -L-W

    • ビームパラメータ積 中心ビーム（mm×mrad）
      ≤ 2.2 @ 50 μm
    • ビームパラメータ積 リングビーム（mm×mrad）
      ≤ 7 @ 150 μm
    • アーマードファイバー長（m）
      10
    • 中心出力（W）
      3000
    • リング出力（W）
      3000
    • 最大変調周波数（kHz）
      5
    • 冷却方式
      水冷
    • 動作電圧（V）
      380 (AC)
    • 最大消費電力（kW）
      20
    • 中心波長（nm）
      1080
    • スペクトル幅（3dB）（nm）
      ＜ 6
    • 動作温度範囲（℃）
      10 ~ 40
    • 正味重量（kg）
      220
    • 外形寸法（L×W×H）（mm）
      1120 × 674 × 797

  • AOB- 4000/2000 -L-W

    • ビームパラメータ積 中心ビーム（mm×mrad）
      ≤ 2.2 @ 50 μm
    • ビームパラメータ積 リングビーム（mm×mrad）
      ≤ 7 @ 150 μm
    • アーマードファイバー長（m）
      10
    • 中心出力（W）
      4000
    • リング出力（W）
      2000
    • 最大変調周波数（kHz）
      5
    • 冷却方式
      水冷
    • 動作電圧（V）
      380 (AC)
    • 最大消費電力（kW）
      20
    • 中心波長（nm）
      1080
    • スペクトル幅（3dB）（nm）
      ＜6
    • 動作温度範囲（℃）
      10 ~ 40
    • 正味重量（kg）
      240
    • 外形寸法（L×W×H）（mm）
      1120 × 674 × 797

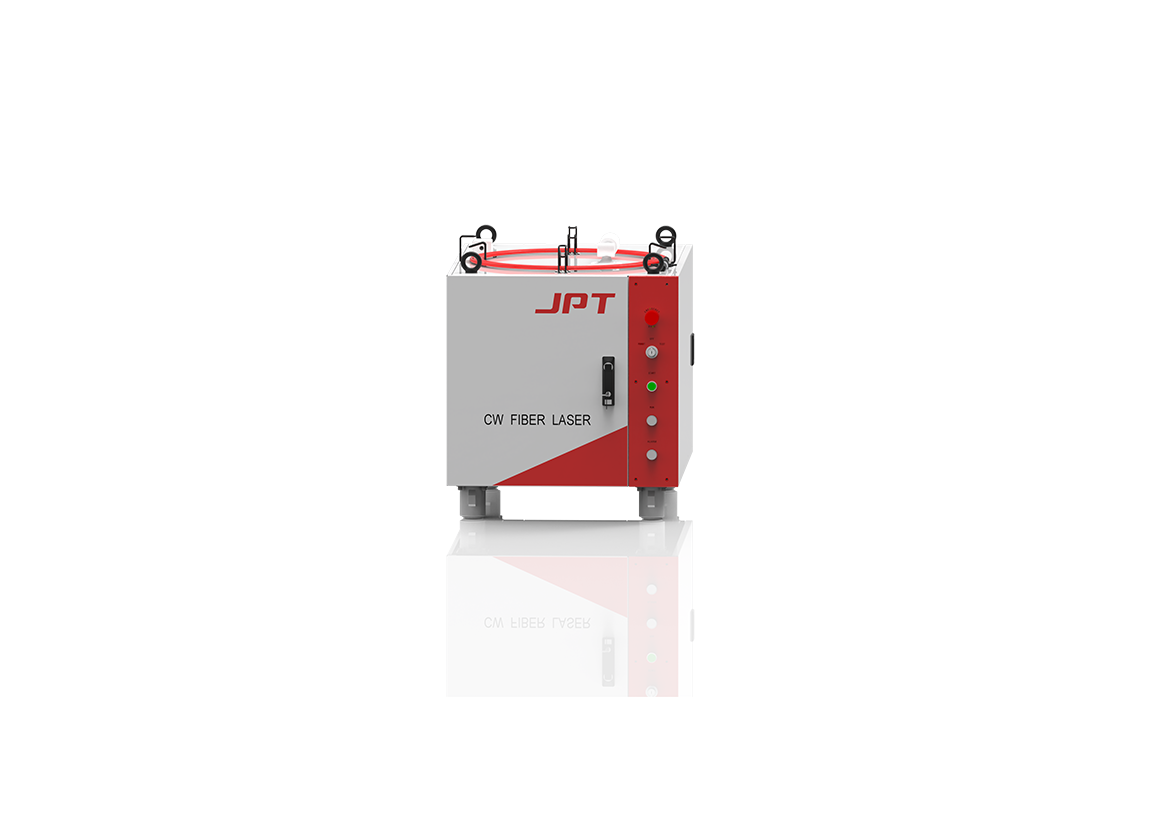

  • AOB- 4000/4000 -L-W

    AOB- 4000/4000 -L-W.png
    • ビームパラメータ積 中心ビーム（mm×mrad）
      ≤ 2.2 @ 50 μm
    • ビームパラメータ積 リングビーム（mm×mrad）
      ≤ 7 @ 150 μm
    • アーマードファイバー長（m）
      10
    • 中心出力（W）
      4000
    • リング出力（W）
      4000
    • 最大変調周波数（kHz）
      5
    • 冷却方式
      水冷
    • 動作電圧（V）
      380 (AC)
    • 最大消費電力（kW）
      27
    • 中心波長（nm）
      1080
    • スペクトル幅（3dB）（nm）
      ＜ 6
    • 動作温度範囲（℃）
      10 ~ 40
    • 正味重量（kg）
      255
    • 外形寸法（L×W×H）（mm）
      1120 × 674 × 797

  • AOB- 6000/6000 -L-W

    • ビームパラメータ積 中心ビーム（mm×mrad）
      ≤ 2.2 @ 50 μm
    • ビームパラメータ積 リングビーム（mm×mrad）
      ≤ 7 @ 150 μm
    • アーマードファイバー長（m）
      10
    • 中心出力（W）
      6000
    • リング出力（W）
      6000
    • 最大変調周波数（kHz）
      5
    • 冷却方式
      水冷
    • 動作電圧（V）
      380 (AC)
    • 最大消費電力（kW）
      40
    • 中心波長（nm）
      1080
    • スペクトル幅（3dB）（nm）
      ＜ 6
    • 動作温度範囲（℃）
      10 ~ 40
    • 正味重量（kg）
      350
    • 外形寸法（L×W×H）（mm）
      1253 × 600 × 1337
