新商品発表

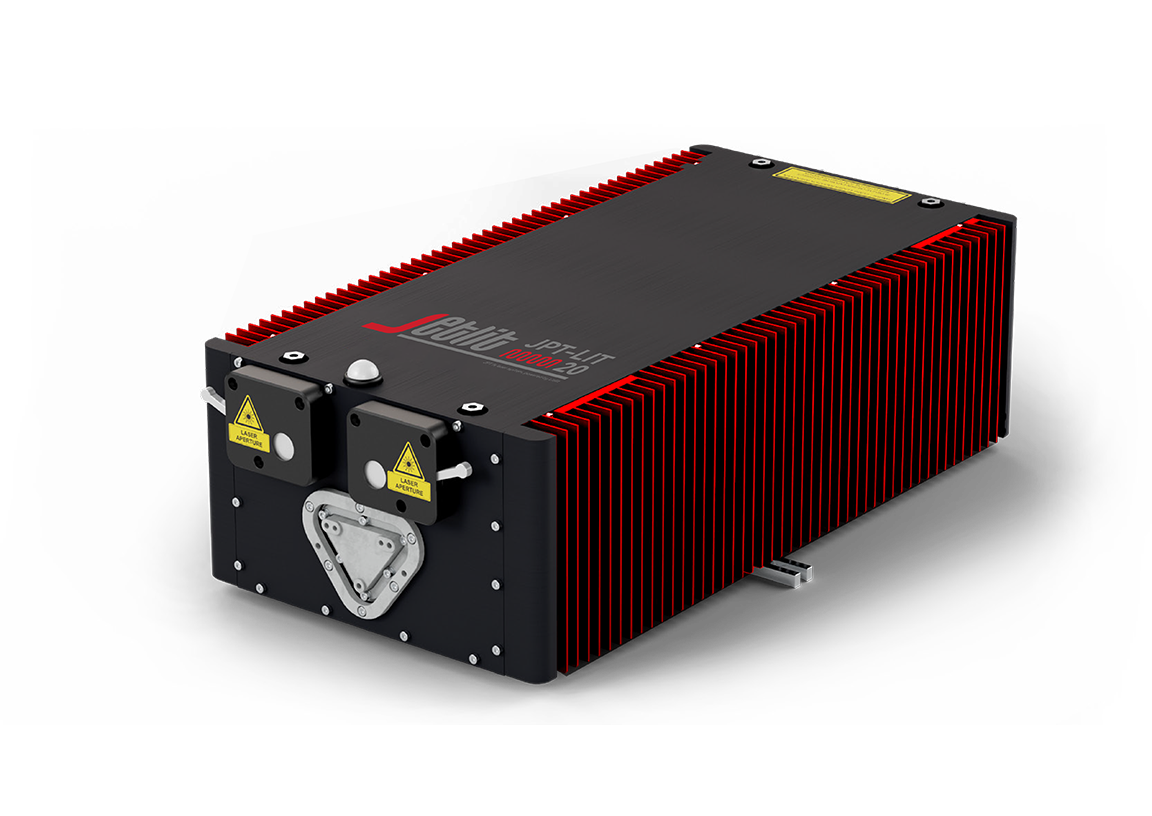

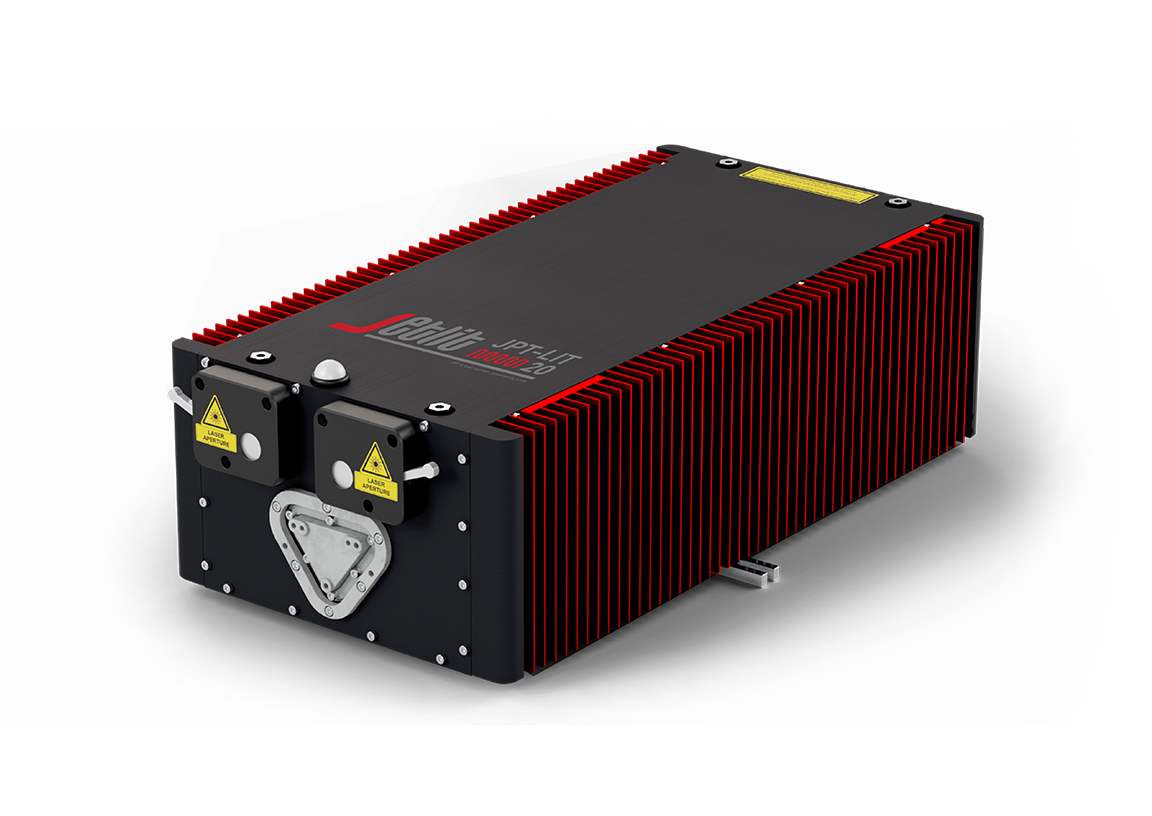

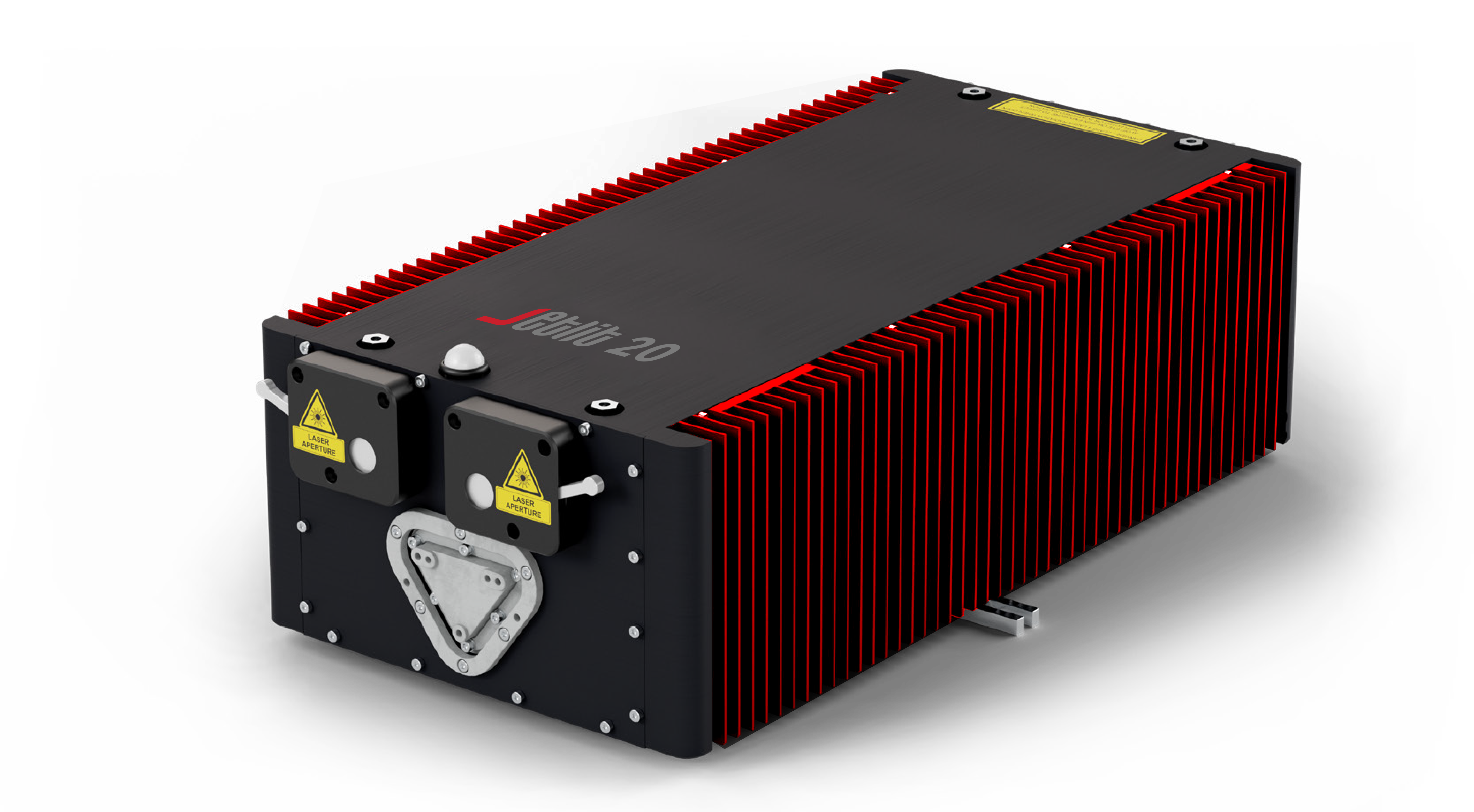

JPT-LIT20
20W
JPT-LIT20 は、 パッシブ空冷方式において市場最高クラスの平均出力と効率を実現したフェムト秒レーザである。メンテナンスフリーかつターンキー仕様で、 優れた光学特性を備えた高信頼性フェムト秒レーザーを必要とする用途に適している。本レーザーは、 革新的かつ特許取得済みのパッシブ冷却構造を採用しており、 パルス幅、 ビーム指向安定性、出力などの光学パラメータにおいて高い安定性を確保している。
JPT-LIT20 は高い機械的剛性を有する構造設計となっており、 過酷な使用環境にも耐えうる堅牢性を備える。また、防塵構造により粉塵環境下での使用にも対応している。
オプションとして第 2 高調波（SH）モジュールを内蔵可能であり、波長拡張により、より幅広い材料加工アプリケーションに対応する。
-
90 µJ最大パルスエネルギー＞
-
パッシブ空冷冷却方式
-
400 fsパルス幅
-
製品特長
-
製品用途
-
製品仕様
製品特長
-
高い堅牢性と安定性
-
繰返し周波数、パルス幅、出力の可変対応
-
高パルスエネルギーおよびクリーンなパルス波形
-
パッシブ空冷方式
-
メンテナンスフリー、ターン ー対応
-
防塵・防滴性能 IP51
-
SH（第2高調波）モジュール内蔵オプション対応
製品用途
-
材料微細加工 -
電池製造プロセス -
デイスプレイ製造・リペア -
半遵体電子部品分野 -

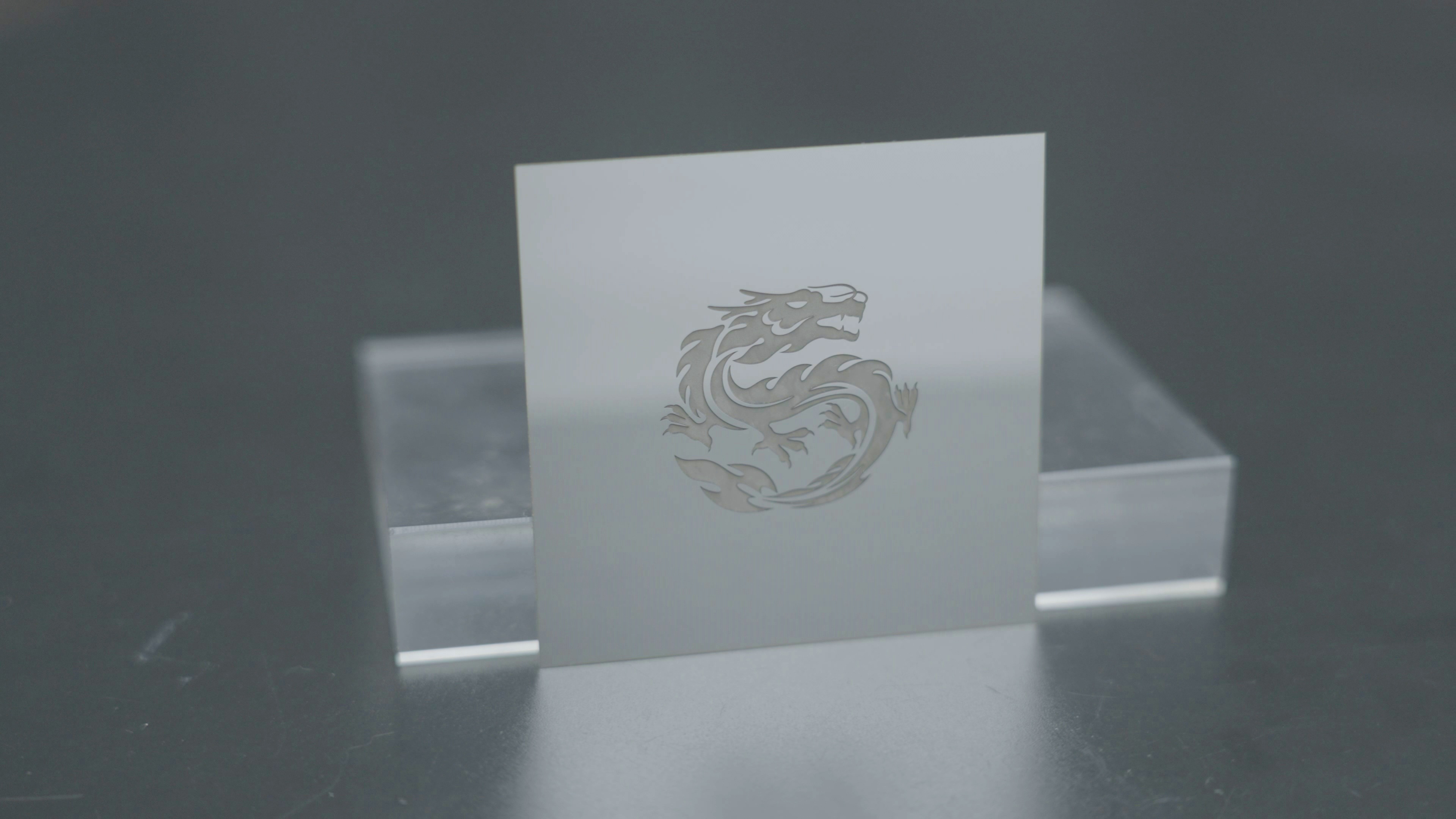

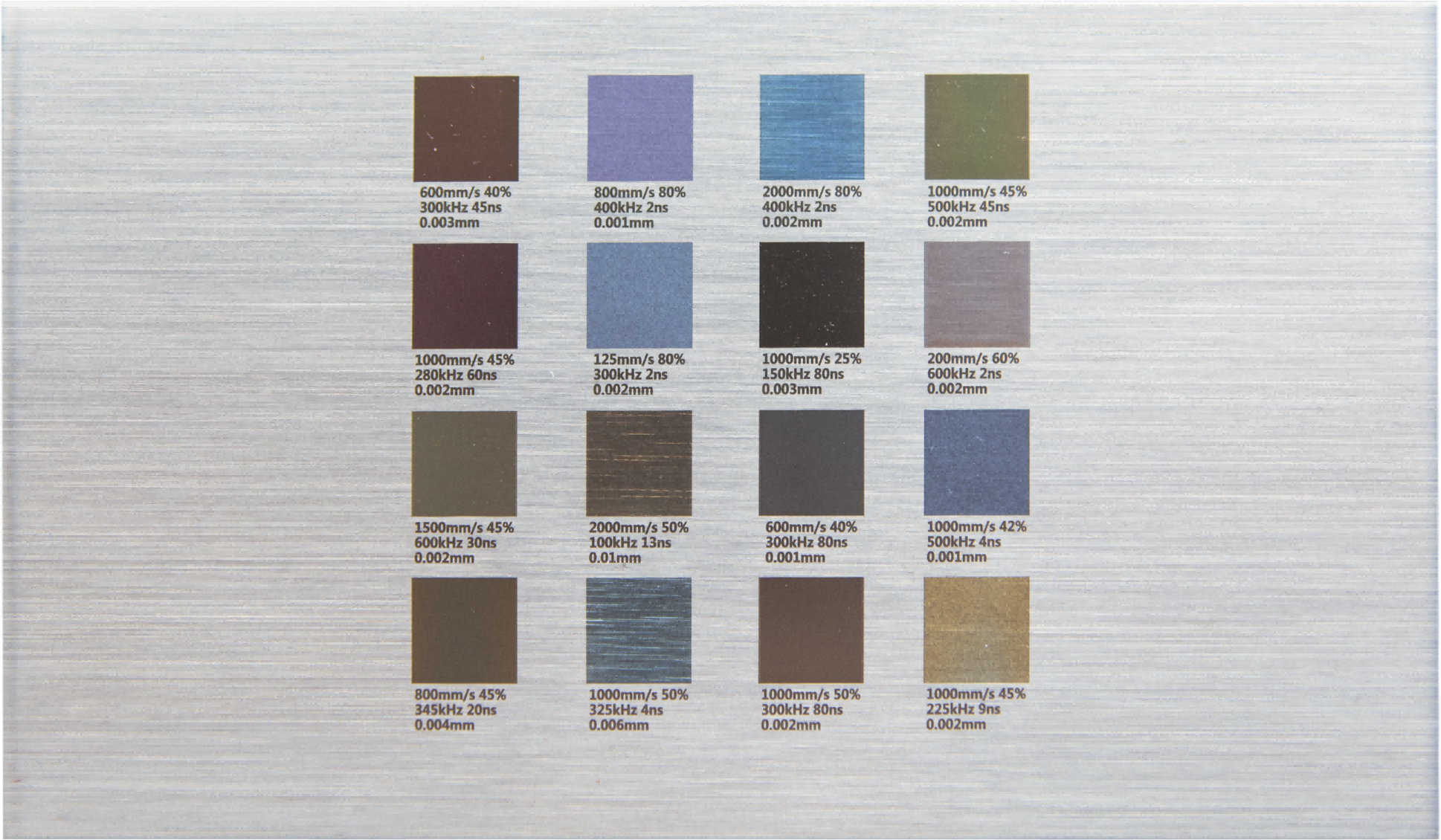

ステンレス打彩
製品仕様
シリーズモデル
-
JPT-LIT20 SH
vs -
JPT-LIT20 IR
vs
-
JPT-LIT 10
vs -
JPT-LIT 3
vs
-
中心波長（nm）
-
ビーム品質（M²）
-
ファイバー長
-
平均出力
-
最大パルスエネルギー（µJ）
-
繰返し周波数範囲
-
パルス幅
-
冷却方式
-
ウォームアップ時間
-
動作電圧
-
消費電力（平均）
-
最大定格電力
-
外形寸法（L×W×H）
-
JPT-LIT20 SH
-
中心波長（nm）515 ± 1 nm
-
ビーム品質（M²）M² < 1.2
-
ファイバー長5.5 ± 0.1 m
-
平均出力>9W@100kHz
>4W@1MHz -
最大パルスエネルギー（µJ）> 90 µJ
-
繰返し周波数範囲100 kHz ～ 1.0 MHz;
バーストモード最小30 kHz -
パルス幅400 fs
-
冷却方式空冷（パッシブ）または水冷コー ドプレート（オプション ）
-
ウォームアップ時間＜3 分
-
動作電圧24 V, 25 A（AC/DC 電源内蔵）
-
消費電力（平均）300 W
-
最大定格電力700 W
-
外形寸法（L×W×H）482 × 248 × 143 mm
-
-
JPT-LIT20 IR
-
中心波長（nm）1030 ± 2 nm
-
ビーム品質（M²）M² < 1.2
-
ファイバー長5.5 ± 0.1 m
-
平均出力>13W@100kHz
>18W@1MHz
(Typ 20W@1MHz) -
最大パルスエネルギー（µJ）> 130 µJ
-
繰返し周波数範囲100 kHz – 1.0 MHz, バーストモード時は 30 kHz まで可能
-
パルス幅400fs ~ 4ps
-
冷却方式空冷（パッシブ）または水冷コー ドプレート（オプション ）
-
ウォームアップ時間＜3 分
-
動作電圧24 V, 25 A（AC/DC 電源内蔵）
-
消費電力（平均）300 W
-
最大定格電力700 W
-
外形寸法（L×W×H）482 × 248 × 143 mm
-
-

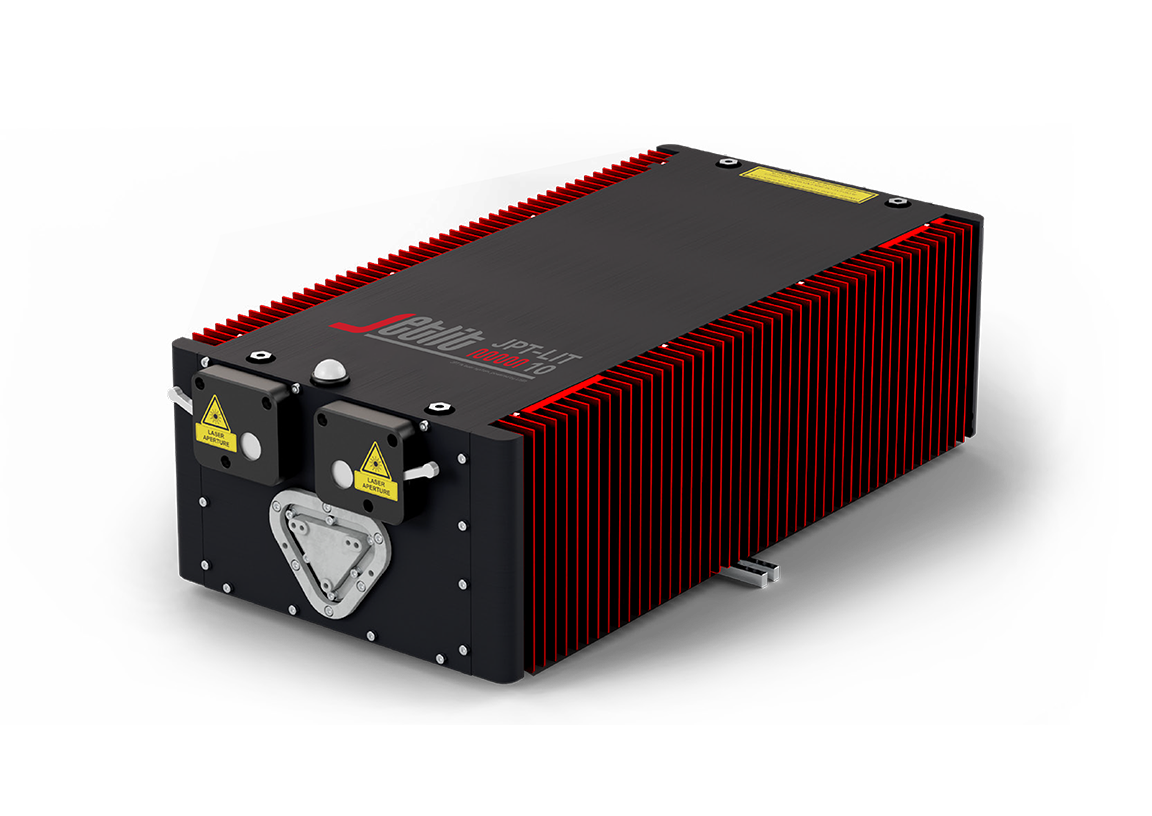

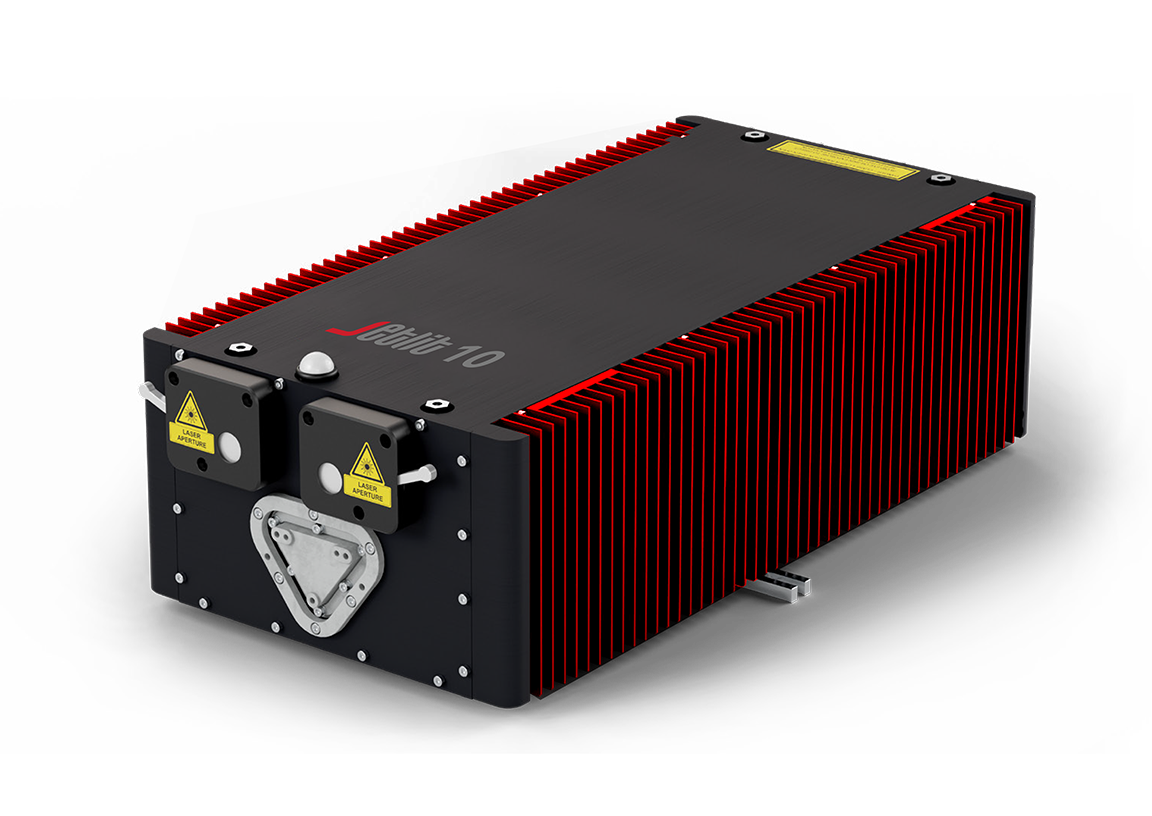

JPT-LIT 10
-
中心波長（nm）1030 ± 2 nm
-
ビーム品質（M²）M² < 1.2
-
ファイバー長3 ± 0.1 m
-
平均出力＞7 W @70 kHz;
＞8 W @100 kHz;
＞10 W @1 MHz -
最大パルスエネルギー（µJ）＞100 µJ @70 kHz;
＞10 µJ @1 MHz -
繰返し周波数範囲10 kHz ～ 1.0 MHz;
バーストモード最小30 kHz -
パルス幅400 fs
-
冷却方式空冷（パッシブ）または水冷コー ドプレート（オプション ）
-
ウォームアップ時間＜5 分
-
動作電圧24 V, 25 A（AC/DC 電源内蔵）
-
消費電力（平均）200 W
-
最大定格電力700 W
-
外形寸法（L×W×H）482 × 248 × 143 mm
-
-

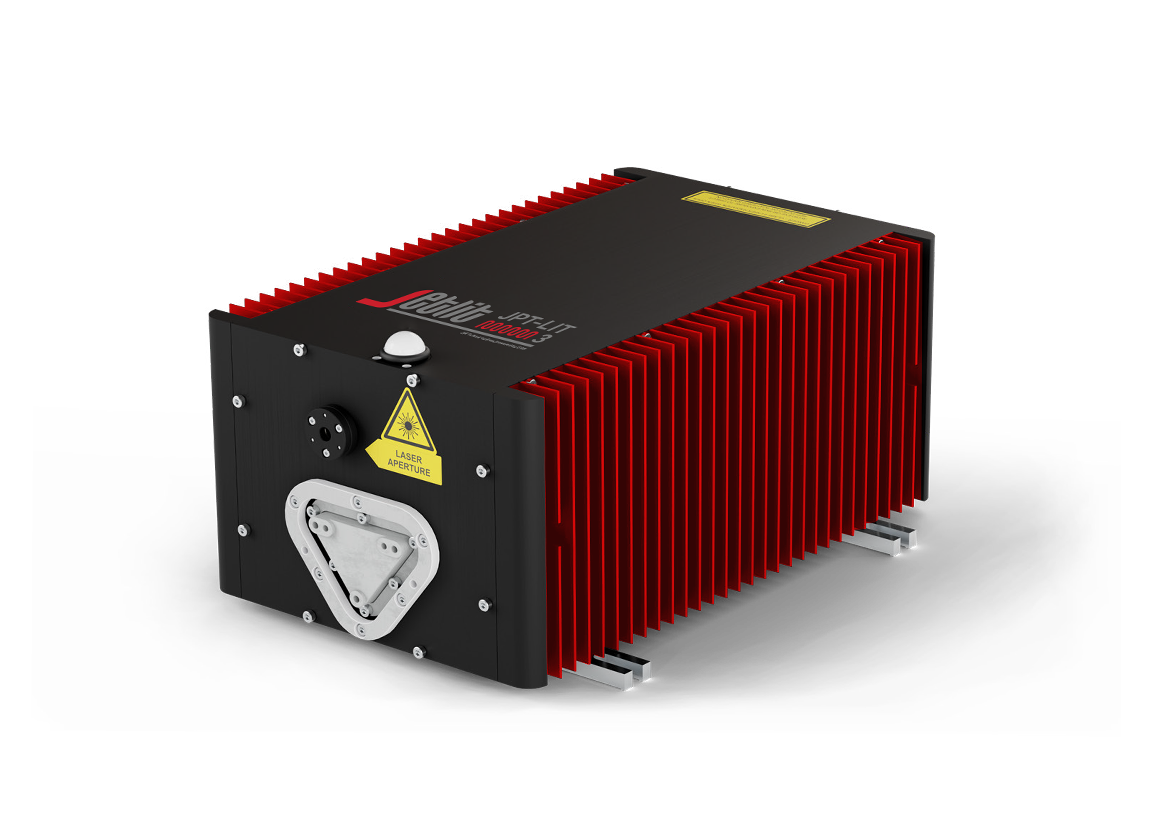

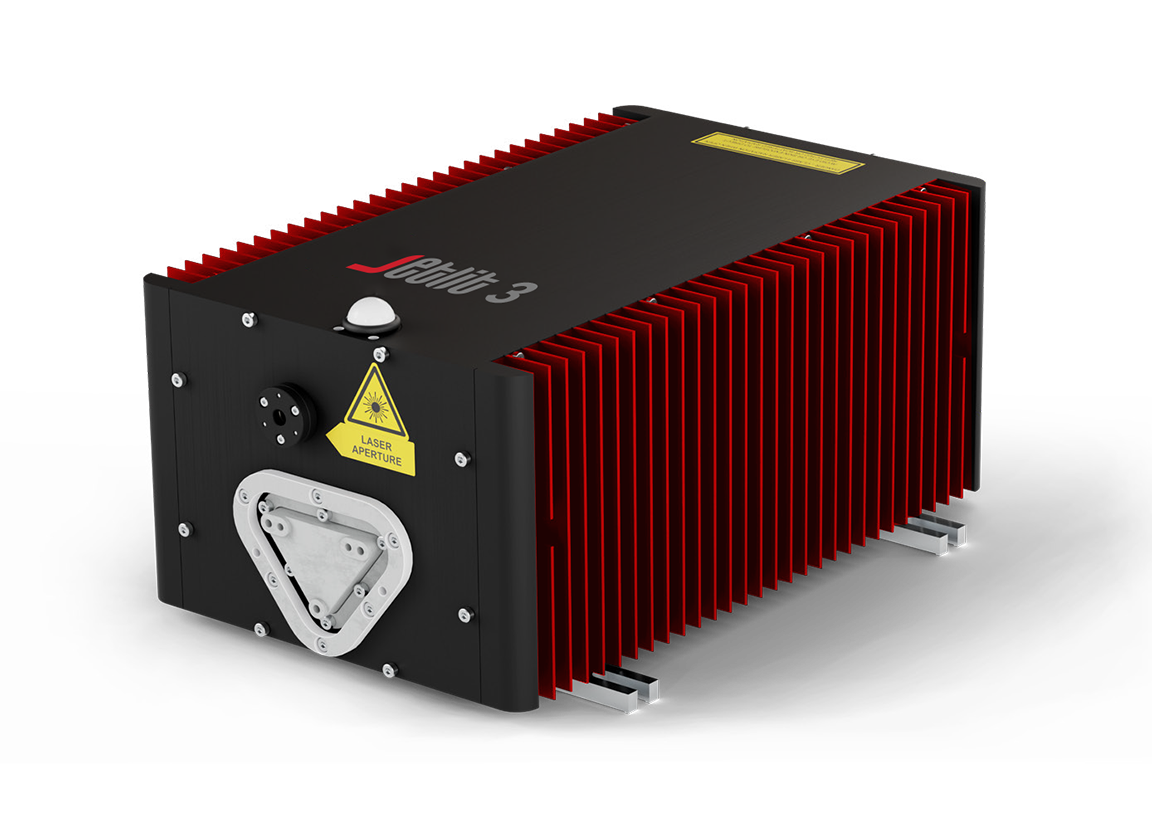

JPT-LIT 3
-
中心波長（nm）1030 ± 2 nm
-
ビーム品質（M²）M² < 1.2
-
ファイバー長3 ± 0.2 m
-
平均出力＞3 W @5 MHz
-
最大パルスエネルギー（µJ）＞2 µJ @1 MHz;
＞0.6 µJ @5 MHz -
繰返し周波数範囲1 ～ 5 MHz; バーストモード最小1 Hz
-
パルス幅290 fs ～ 5 ps
-
冷却方式空冷（パッシブ）または水冷コー ドプレート（オプション ）
-
ウォームアップ時間＜3 分
-
動作電圧24 V, 25 A（AC/DC 電源内蔵）
-
消費電力（平均）100 W
-
最大定格電力300 W
-
外形寸法（L×W×H）301 × 189 × 156 mm
-
