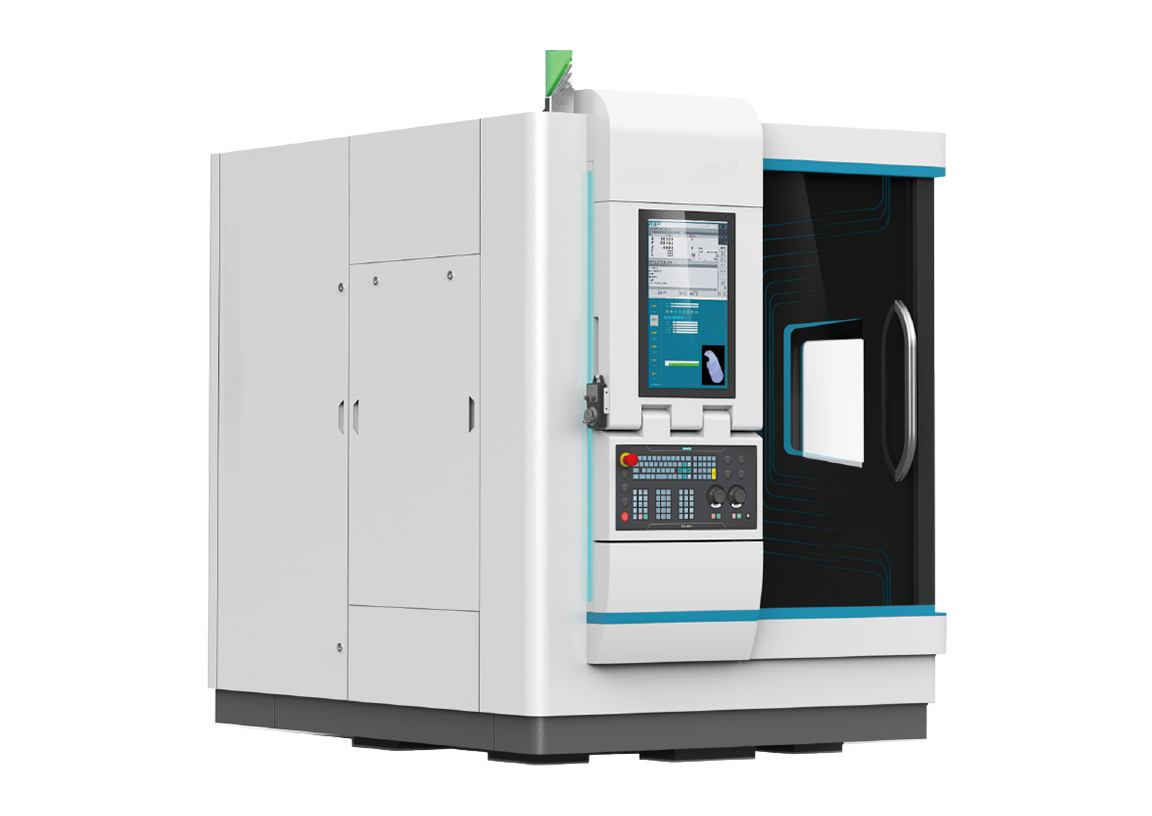

超高速レーザー3D加工機—LFS-Uシリーズ
超短パルスレーザー3D加工機 LFS-Uシリーズは、超短パルスレーザーと横型ベッド構造を組み合わせた設計を採用しています。
5軸同時制御方式とレーザー3軸加工プロセスに、自社開発の3Dモデル解析対応CAMソフトウェアを融合することで、さまざまな材料に対する高精度・高品質な微細加工を実現します。
精密金型加工、マイクロ構造加工、超硬材料加工をはじめ、超硬マイクロドリル、超硬ドリル、超硬スパイラルエンドミルなどの精密仕上げ加工用途に幅広く対応します。
vs
対比に加える
- 超高速レーザー3D加工機—LFS-Uシリーズ
-
製品特長
-
製品用途
-
製品仕様
製品特長
-
高剛性ベース構造と光学設計
ベースタイプ機構と最適化された光路設計を採用し、高強度な大理石ベースにより、加工時の精度と長期安定性を確保します。
-
高速・高精度モーション制御
リニアモーター駆動により、最大加速度 1g の高速応答を実現。高精度な位置決め性能により、複雑形状の3D加工にも対応可能です
-
幅広い加工対応力と柔軟性
ピコ秒・フェムト秒レーザー光源を選択可能で、材料加工の適用範囲が広く、動的調節モジュールと自社開発3Dモデル解析CAMにより、多様な加工ニーズに柔軟に対応します
製品用途
-

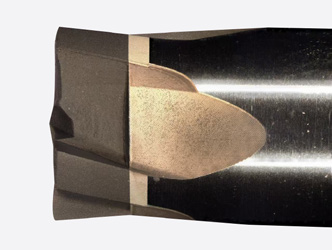

CBNエンドミラー加工 -

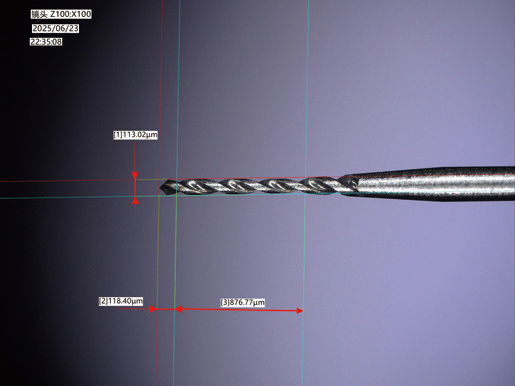

直径0.1mm のマイクロドリル加工 -
金属3D形状加工 -

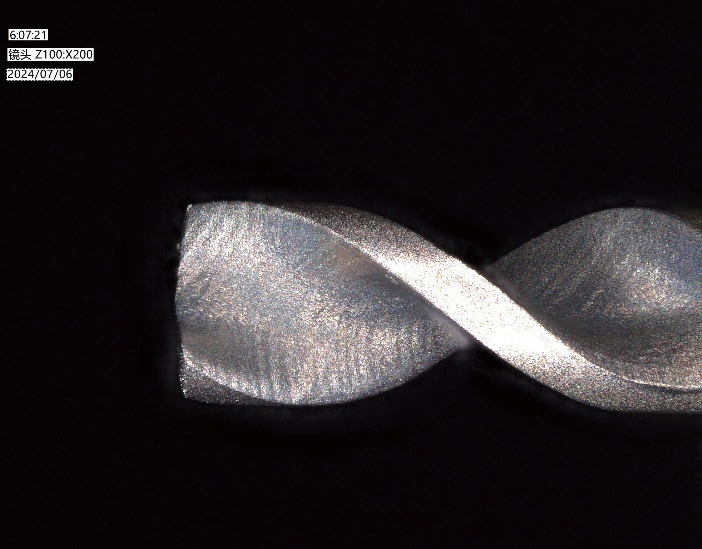

PCDマイクロドリル加工
製品仕様
シリーズモデル
-
超高速レーザー3D加工機—LFS-Uシリーズ
vs
-
X軸パラメータ
-
Y軸パラメータ
-
Z軸パラメータ
-
直線軸実行最大速度
-
A軸パラメータ
-
回転軸実行最大回転度
-
直線軸繰り返し位置決め精度
-
回転軸繰り返し位置決め精度
-
クランプ治具
-
最大负荷
-
最大加工ワークサイズ
-
テーブルサイズ
-
超高速レーザー3D加工機—LFS-Uシリーズ
-
X軸パラメータ200 mm
-
Y軸パラメータ150 mm
-
Z軸パラメータ140 mm
-
直線軸実行最大速度30 m/min
-
A軸パラメータ-60°/+130°
-
回転軸実行最大回転度100 rpm
-
直線軸繰り返し位置決め精度±1.5 μm
-
回転軸繰り返し位置決め精度±2arcsec
-
クランプ治具シャブリンコレッド
-
最大负荷2.5 kg
-
最大加工ワークサイズ20mm（カスタマイズ可能）
-
テーブルサイズ190mm（カスタマイズ可能）
-
