パッシブ空冷方式における最高出力産業用レーザー

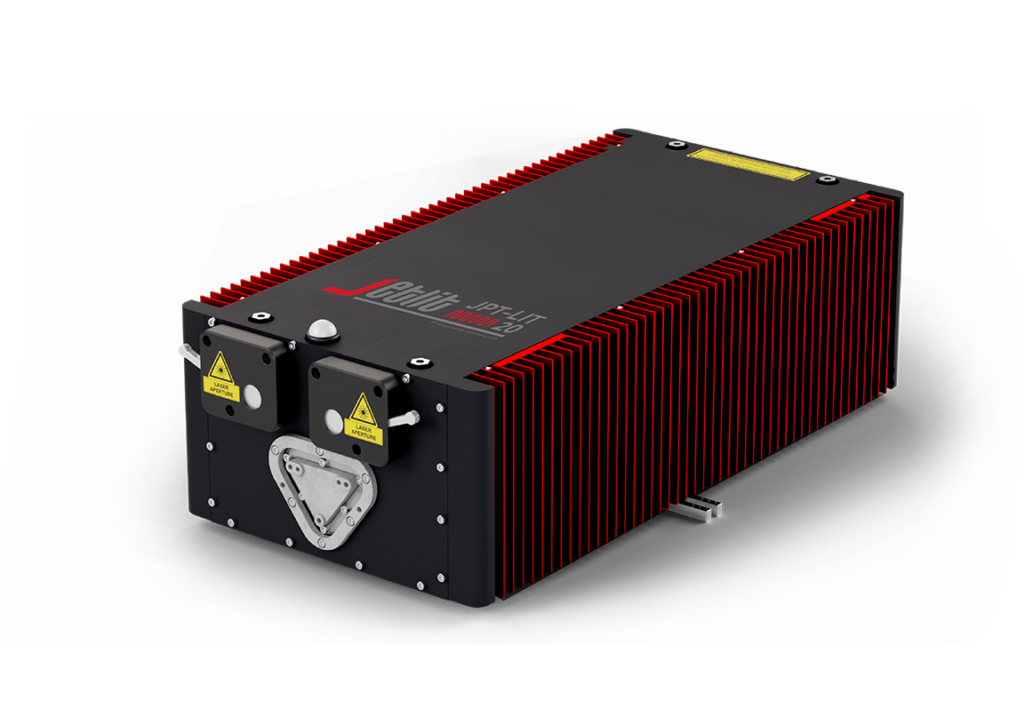

JPT-LIT20 は、 パッシブ空冷方式において市場最高クラスの平均出力と効率を実現したフェムト秒レーザである。メンテナンスフリーかつターンキー仕様で、 優れた光学特性を備えた高信頼性フェムト秒レーザーを必要とする用途に適している。
本レーザーは、 革新的かつ特許取得済みのパッシブ冷却構造を採用しており、 パルス幅、 ビーム指向安定性、出力などの光学パラメータにおいて高い安定性を確保している。
JPT-LIT20 は高い機械的剛性を有する構造設計となっており、 過酷な使用環境にも耐えうる堅牢性を備える。また、防塵構造により粉塵環境下での使用にも対応している。
オプションとして第 2 高調波（SH）モジュールを内蔵可能であり、波長拡張により、より幅広い材料加工アプリケーションに対応する。
製品特徴
- 高い堅牢性と長期安定動作
- 繰り返し周波数・パルス幅・出力の柔軟な可変対応
- 高パルスエネルギーとクリーンなパルス波形
- パッシブ空冷方式を採用
- メンテナンスフリー・ターンキー対応
- 防塵・防滴性能 IP51 工業環境下でも安心して使用できるIP51対応設計。
- SH（第2高調波）モジュール内蔵オプション対応
アプリケーション効果
金属カラー加工
半導体・電子機器製造
電池製造
ディスプレイ製造
JPT-LITシリーズ仕様
| 項目 | JPT-LIT20 | JPT-LIT20 SH |
|---|---|---|
| 中心波長 | 1030 ± 2 nm | 515 ± 1 nm |
| ビーム品質（M²） | M² ＜ 1.2 | M² ＜ 1.2 |
| ファイバー長 | 5.5 ± 0.1 m | 5.5 ± 0.1 m |
| 平均出力 | ＞13 W @100 kHz ＞18 W @1 MHz （Typ. 20 W @1 MHz） | ＞9 W @100 kHz ＞4 W @1 MHz |
| 最大パルスエネルギー | ＞130 µJ | ＞90 µJ |
| 繰り返し周波数範囲 | 100 kHz ～ 1.0 MHz バーストモード最小間隔：30 kHz | 100 kHz ～ 1.0 MHz バーストモード最小間隔：30 kHz |
| ＞4 W @1 MHz | IR: 17μm～25μm@F125; GR: 8μm～12μm@F100; UV: 6μm～10μm@F103; | IR：30μm～50μm@F160 |
| パルス幅 | 400 fs ～ 4 ps | N/A |
| 冷却方式 | パッシブ空冷 （オプション：水冷ベースプレート、強制空冷〈ファン〉） |
|
| ウォームアップ時間 | ＜ 3 分 | ＜ 3 分 |
| 動作電圧 | 24 V / 25 A（AC/DC 電源内蔵） | |
| 平均消費電力 | 300 W | 300 W |
| 最大定格電力 | 700 W | 700 W |
| 外形寸法（L×W×H） | 482 × 248 × 143 mm | 482 × 248 × 143 mm |
製品説明
JPT-LIT20 は、 パッシブ空冷方式において市場最高クラスの平均出力と効率を実現したフェムト秒レーザである。メンテナンスフリーかつターンキー仕様で、 優れた光学特性を備えた高信頼性フェムト秒レーザーを必要とする用途に適している。
本レーザーは、 革新的かつ特許取得済みのパッシブ冷却構造を採用しており、 パルス幅、 ビーム指向安定性、出力などの光学パラメータにおいて高い安定性を確保している。
